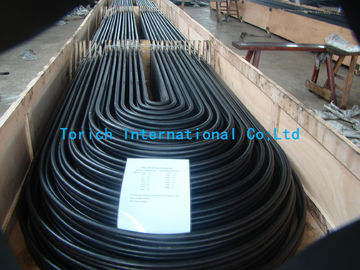

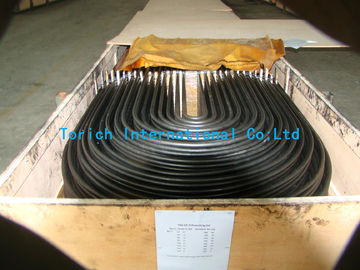

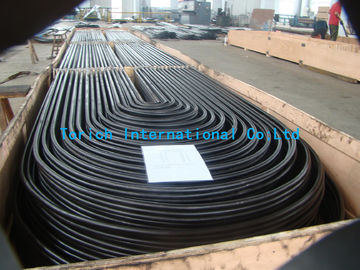

A 556/A 556M Cold-Drawn Carbon Feed Water Heater Tabung Baja Tanpa Jahitan
1. Dokumen yang dirujuk
1.1 Standar ASTM:
A 450/A 450M Spesifikasi untuk persyaratan umum untuk karbon, ferritik paduan, dan austenitik paduan tabung baja E 30 Metode pengujian untuk analisis kimia dari baja, besi cor, besi open-heat,dan besi tempa,
2. Manufaktur
2.1 Pembuatan √ Tabung harus dibuat dengan proses tanpa jahitan dan ditarik dingin.
2.2 Pengolahan panas:
2.2.1 Cold-drawn tubes shall be heat treated after the final cold-draw pass at a temperature of 1200°[640°C] or higher to ensure ductility satisfactory for rolling into tube sheets and to meet mechanical properties as specified.
2.2.2 Jika pengeringan untuk mengurangi tegangan dari tikungan U ditentukan, pengeringan harus terdiri dari pemanasan bagian yang ditekuk dalam kisaran 1100 sampai 1200 °F [585 sampai 640 °C].
3. Komposisi Kimia
3.1 Baja harus sesuai dengan salah satu persyaratan mengenai komposisi kimia seperti yang ditentukan dalam Tabel 1. 3.2 Ketika kelas dipesan di bawah spesifikasi ini,yang memasok kelas paduan yang secara khusus membutuhkan penambahan elemen selain yang tercantum untuk kelas yang dipesan di
Tabel 1 Persyaratan Kimia | Elemen | Komposisi, % |
| | Kelas A2 | Kelas B2 | Kelas c2 |
| Karbon, maksimal | 0.18 | 0.27 | 0.3 |
| Mangan | 0.27-0.63 | 0.29-0.93 | 0.29-1.06 |
| Fosfor | 0.035 | 0.035 | 0.035 |
| Sulfur, maksimal | 0.035 | 0.035 | 0.035 |
| Silikon, menit | Aku tidak tahu. | 0.10 | 0.10 |
4.Perbedaan Dimensi yang Diizinkan (Gambar 1)
4.1 Perbedaan yang diizinkan dari diameter luar yang ditentukan tidak boleh melebihi 0,004 in. [0,10 mm] untuk tabung di bawah 1,0 in. [25,4 mm] diameter luar atau 0,006 in. [0,15 mm] untuk tabung 1,0 in. [25.4 mm] sampai 1.25 in. [31.7 mm] termasuk. Toleransi ini tidak berlaku untuk bagian lentur dari tabung U.Pada bagian melengkung dari tabung U untuk R = 2 D, tidak ada diameter utama atau kecil tabung yang menyimpang dari nominal lebih dari 10%.Jika 1 ⁄ D ditentukan, toleransi bisa lebih besar.
4.2 Perbedaan yang diizinkan dari ketebalan dinding minimum yang ditentukan tidak boleh melebihi + 20% atau -0.
Tabel 2 Persyaratan daya tarik | | Kelas A2 | Kelas B2 | Kelas C2 |
| Kekuatan tarik, min, ksi [MPa] | 47[320] | 60[410] | 70[480] |
| Kekuatan yield, min, ksi [MPa] | 26[180] | 37[260] | 40[280] |
Elongasi dalam 2 in. atau 50 mm,
Min, % (panjang) | 35 | 30 | 30 |
Tabel 3 Persyaratan Kekerasan | Kelas A2 | HR B 72 |
| Kelas B2 | HR B 79 |
| Kelas C2 | HR B 89 |
tabung dalam bagian U-bent harus tidak kurang dari nilai yang ditentukan oleh:
tf T 2R / 2R D (1)
dimana:
t = ketebalan dinding setelah lentur, dalam. [mm],
T = ketebalan dinding tabung minimum yang ditentukan, dalam [mm],
R = radius tikungan garis tengah, dalam. [mm], dan
D = diameter luar tabung nominal, dalam. [mm].
