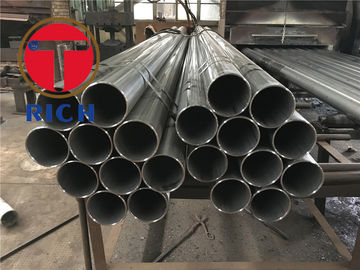

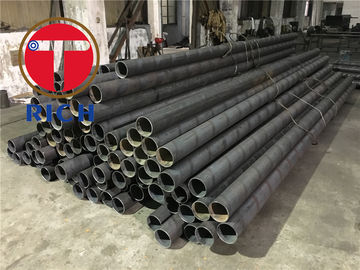

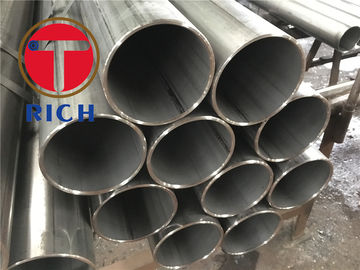

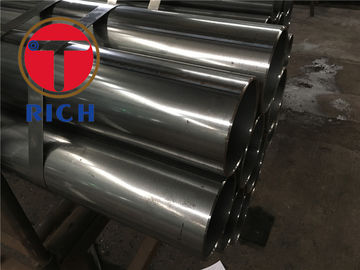

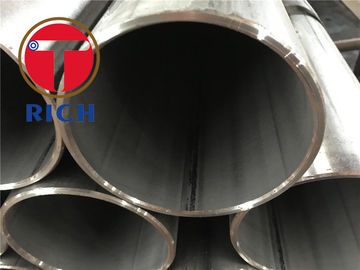

EN 10217-6 Busur Terendam Pipa Las Baja Non-Paduan Dengan Baja Karbon
Rincian produk
pengelasan pipa baja
,Listrik perlawanan dilas tabung baja
EN10217-6 Tabung baja tahan karat las busur terendam
EN10217-6 Tabung baja las untuk tujuan tekanan - Ketentuan teknis pengiriman -
Bagian 6: Tabung baja tahan karat yang dilas dengan arc terendam dengan spesifikasi rendah
sifat suhu
Bahan:
Baja mati, baja butir halus dengan ukuran butir ferritik.
Nama baja:
Sesuai dengan EN10027-1 dan CR10260.
Pembuatan:
HFWPengelasan frekuensi tinggi
Saw Submerged arc welded - panjang jahitanSAWH
- jahitan spiral -SawL
Proses pengelasan:
Pengujian dan inspeksi prosedur las untuk tabung terendam dan dilas (SAW) disaksikan dan disetujui sesuai dengan EN10217-1
Penampilan dan Umum:
Daerah las bebas dari retakan, kurangnya fusi dan kurangnya penetrasi
Tabung bebas dari cacat permukaan eksternal yang dapat dideteksi dengan pemeriksaan visual.
Ketegangan kebocoran:
Tabung harus lulus uji hidrostatik atau uji elektromagnetik untuk kedap air
Pengujian Non-Destruktif:
Seluruh panjang jahitan las dari semua EW dan BW tabung akan mengalami uji non-destruktif untuk mendeteksi interferensi longitudinal
Seluruh panjang jahitan las dari semua tabung SAW harus diuji dengan uji Non-Destructive untuk mendeteksi ketidaksempurnaan.
Kejujuran:
Penyimpangan dari keteraturan, dari panjang tabung L, tidak boleh melebihi 0,0015L.
Penyimpangan dari Kejujuran pada panjang satu meter tidak boleh melebihi 3 mm.
Persiapan ujung:
Tabung harus dikirimkan dengan ujung potong persegi.
Pengujian dan inspeksi prosedur las untuk tabung las busur terendam (SAW) sesuai dengan EN10217-1AnnexA
Pengujian dan inspeksi prosedur pengelasan untuk tabung SAW yang disaksikan dan disetujui sesuai dengan EN10217-1 AnnexA
Proses pembuatan tabung, rute dan kondisi pengiriman:
| Tidak ada. | Proses Produksi | Jalur produksi | Kondisi pengiriman | Berlaku untuk kualitas | |||
| Proses | Simbol | Bahan awal | Operasi pembentukan | TR1 | TR1 | ||
| 1a | Pemasangan listrik | EW | Pita yang digulung panas | Bentuk dingin ((+pengelasan) | Seperti dilas | X | - |
| 1b | NW | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | Strip bergelombang normal | Seperti dilas | X | - | |||
| 2b | NW | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | Berkualitas tinggi, berwarna hitam, berwarna hitam atau berwarna hitam | Dilengkapi dingin ((+diselap) + peregangan panas dikurangi pada suhu yang terkontrol untuk memberikan kondisi normal | NR | X | X | ||
| 4 | Dilapisi dingin + streass dilepaskan | Bentuk dingin ((+diselap) | NP | X | X | ||
| 11a | Pemanas busur tenggelam -Jaihan longitudinal atau - jahitan spiral | SAW: - Saul. -SAWH | Plat atau strip yang digulung panas | Bentuk dingin ((+diselap) | Seperti dilas | X | - |
| 11b | NW | X | - | ||||
| 11c | NP | X | X | ||||
| 12a | Memoralisir pelat atau strip yang digulung | Bentuk dingin ((+diselap) | Seperti dilas | X | X | ||
| 12b | NW | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | Seperti di baris 11 atau 12 | Bentuk normalisasi ((+ diselap) | Seperti dilas | X | X | ||
| 13b | NW | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | Selang terus, hanya untuk baja kelas P195 dan P235 dengan D ≤ 114,3mm | BW | Pita yang digulung panas | Dibuat panas ((+dilas) | Seperti dilas | X | - |
| a As wekded = tidak ada pengolahan panas. NP = pipa penuh normalised. NW= zona las normalised. NR= bergulir normalised b Untuk tabung dengan quqality TR2, hanya pengelasan frekuensi tinggi, frekuensi minimum 100kHz, ((simbol=HFW) yang diizinkan | |||||||
EN10217-1 Bagian 1: Tabung baja tahan karat dengan sifat suhu kamar yang ditentukan
EN10217-2 Bagian 2: Tabung baja tahan karat dan baja tahan karat yang dilas listrik dengan tingkat tinggi yang ditentukan
sifat suhu
EN10217-3 Bagian 3:Tabung baja paduan biji halus
EN10217-5 Bagian 4: Tabung baja tahan karat las listrik dengan suhu rendah yang ditentukan
sifat
EN10217-5 Bagian 5: Tabung baja tahan karat las busur terendam dengan spesifikasi rendah
sifat suhu
EN10217-6 Bagian 6: Tabung baja tahan karat las busur terendam dengan spesifikasi rendah
sifat suhu
EN10217-7 Bagian 7: Tabung baja tahan karat.
Referensi normatif:
EN 760, Bahan habis pakai pengelasan - Fluks untuk pengelasan busur tenggelam - Klasifikasi
EN 895, Uji kerusakan pada las dalam bahan logam - Uji tarik melintang
EN 910, Uji kerusakan pada las dalam bahan logam - Uji lentur
EN1321, Uji kerusakan pada las dalam bahan logam - Pemeriksaan makroskopis dan mikroskopis
dari las
EN10002-1, Bahan logam - pengujian ketegangan - Bagian 1: Metode pengujian pada suhu sekitar
EN10002-5, Bahan logam - pengujian ketegangan - Bagian 5: Metode tesing pada suhu tinggi
EN10020, Definisi dan klasifikasi kelas baja
EN10021, Persyaratan teknis pengiriman umum untuk produk baja dan besi
EN10027-1, Sistem penghancur baja - Bagian 1: Nama baja, simbol utama.
EN10027-2, Sistem Penamaan untuk Baja - Bagian 2: Sistem numerik.
EN10045-1, Bahan logam - Uji dampak Charpy - Bagian 1: Metode pengujian
EN10052, Vocabulary of heat treatment terms of ferrous products (Lamak istilah pengolahan panas produk besi)
EN10204, Produk logam - Jenis dokumen inspeksi
EN10200, Tabung baja tanpa jahitan dan las - Dimensi dan massa per panjang satuan
EN10233, Bahan logam - Tabung - Uji perataan
EN10234, Bahan logam - Tabung - Uji ekspansi drift
EN10236, Bahan logam - Tabung - Uji ekspansi cincin
EN10237, Bahan logam - Tabung - Uji ketegangan cincin
EN10246-1, Pengujian non-destruktif tabung baja Bagian 1: Pengujian elektromagnetik otomatis
tabung baja ferromagnetik tanpa jahitan dan las (kecuali las busur tenggelam) untuk
verifikasi kedap air hidraulik
EN10246-3, Tes non-destruktif tabung baja - Bagian 3: pengujian arus pusaran otomatis dari tabung tanpa jahitan
dan tabung baja las (kecuali yang terlasar las busur) untuk mendeteksi ketidaksempurnaan
EN10246-5, Pengujian non-destruktif tabung baja - Bagian 5: Otomatis penuh magnet periferal
pengujian kebocoran transduser/flux dari tanpa jahitan dan las (kecuali las busur tenggelam)
tabung baja ferromagnetik untuk mendeteksi cacat longitudinal
EN10246-6, Tes non-destruktif dari tabung baja - Bagian 6: pengujian ultrasonik otomatis penuh periferal dari
tabung baja tanpa jahitan untuk mendeteksi ketidaksempurnaan melintang.
EN10247-7, Pengujian non-destruktif tabung baja - Bagian 7: Pengujian ultrasonik otomatis penuh periferal dari
tabung baja tanpa jahitan dan las (kecuali las busur tenggelam) untuk mendeteksi
Kecacatan longitudinal.
EN10246-8, Pengujian pipa baja yang tidak merusak - Bagian 8: Pengujian ultrasonik otomatis las
jahitan tabung las listrik untuk mendeteksi cacat longitudinal.
EN10246-9, Pengujian pipa baja yang tidak merusak - Bagian 9: Pengujian ultrasonik otomatis dari las
jahitan tabung las busur tenggelam untuk deteksi longitudinal dan/atau
ketidaksempurnaan melintang.
EN10246-10, Pengujian pipa baja yang tidak merusak - Bagian 10: Pengujian radiografi las
jahitan tabung las busur fusi otomatis untuk mendeteksi kekurangan.
EN10246-14, Pengujian non-destruktif tabung baja - Bagian 14: Pengujian ultrasonik otomatis dari
tabung baja tanpa jahitan dan las (kecuali las busur tenggelam) untuk mendeteksi laminar
ketidaksempurnaan
EN10246-15, Pengujian pipa baja yang tidak merusak - Bagian 15: Pengujian ultrasonik otomatis strip/plat
digunakan dalam pembuatan tabung baja untuk mendeteksi ketidaksempurnaan laminar
EN10246-16, Pengujian non-destruktif tabung baja - Bagian 16: Pengujian ultrasonik otomatis dari area
berdekatan dengan jahitan las tabung baja las untuk mendeteksi ketidaksempurnaan laminar
EN10246-17, Pengujian pipa baja yang tidak merusak - Bagian 17: Pengujian ultrasonik otomatis ujung pipa
dari tabung baja tanpa jahitan dan las untuk mendeteksi ketidaksempurnaan laminar
EN10256, Pengujian pipa baja yang tidak merusak - Kualifikasi dan kompetensi tingkat 1 dan tingkat 2
Personil NDT
(EN 102661) Tabung baja, fittings dan struktural bagian berongga - Simbol dan definisi istilah untuk digunakan dalam standar produk
EN ISO 377,Baja dan produk baja - Lokasi dan persiapan sampel dan potongan uji untuk pengujian mekanis (ISO 377:1997)
PrEN 10168 1) Produk besi dan baja - Dokumen inspeksi - Daftar informasi dan deskripsi
EN ISO 2566-1, Baja - Konversi nilai elongasi Bagian 1: Baja karbon dan baja paduan rendah (ISO 2566-1:1984)
ISO 14284, Baja dan besi - Pengambilan sampel dan persiapan sampel untuk penentuan komposisi kimia
CR 10260, Sistem Penamaan untuk Baja - Simbol Tambahan
CR 10261, ECISS Information Circular IC 11 - Besi dan baja - Tinjauan metode analisis kimia yang tersedia.
