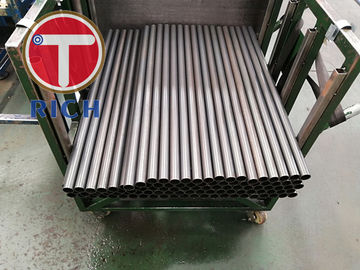

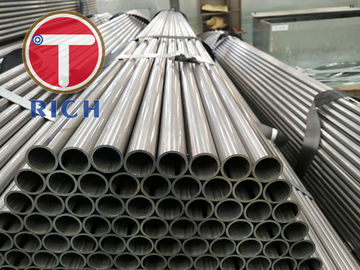

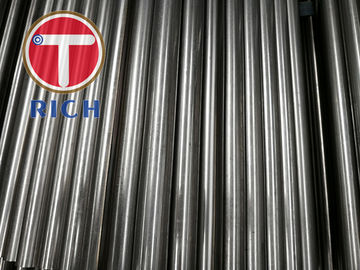

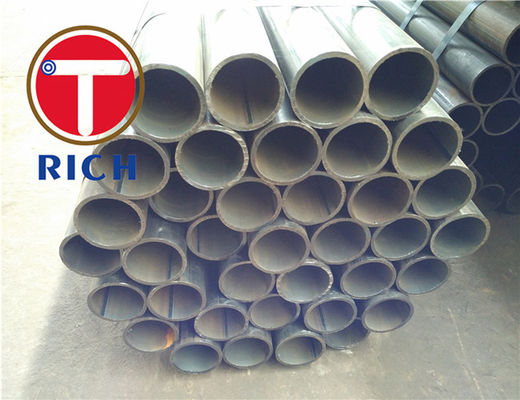

Kata kunci: | Tabung Penukar panas | Materail tinggi: | Q235 |
---|---|---|---|
OD: | 4-450mm | WT: | 0.5-50mm |
Panjang: | 1-12m | Bentuk: | Bulat |
Cahaya Tinggi: | pengelasan pipa baja,Listrik perlawanan dilas tabung baja |
Aplikasi: untuk Boiler, Superheaters, Heat-Exchanger, Condensers, Boiler flues, Superheater flues, dan ujung yang aman
Bahan: Baja Karbon dan baja karbon mangan
Produksi: Pengelasan Tahanan Listrik
Kisaran ukuran: OD: 6-127mm WT: 0.9-9.1mm L: sesuai dengan kebutuhan pelanggan
Peralatan mekanis | Kelas A | Kelas C | Kelas D |
Kekuatan Tarik: min ksi [Mpa] | 47 [325] | 47 [415] | 70 [485] |
Titik Hasil: min ksi [Mpa] | 26 [180] | 37 [255] | 40 [275] |
Pemanjangan: | ≥35% | ≥30% | ≥30% |
Toleransi untuk OD dan WT (SA-450 / SA-450M) | |||||
OD dalam (mm) | + | - | WT dalam (mm) | + | - |
<1 '' (25,4) | 0,10 | 0,10 | ≤1.1 / 2 '' (38.1) | 20% | 0 |
1 '' ~ 1.1 '' (25,4 ~ 38.1) | 0,15 | 0,15 | > 1.1 / 2 '' (38.2) | 22% | 0 |
> 1.1 / 2 '' ~ <2 '' (38.1 ~ 50.8 | 0,20 | 0,20 | |||
2 '' ~ <2.1 / 2 '' (50.8 ~ 63.5) | 0,25 | 0,25 | |||
2.1 / 2 '' ~ <3 '' (63.5 ~ 76.2) | 0,30 | 0,30 | |||
3 '' ~ <4 '' (76.2 ~ 101.6) | 0,38 | 0,38 | |||
4 '' ~ <7.1 / 2 '' (101.6 ~ 190.5) | 0,38 | 0,64 | |||
> 7.1 / 2 ~ 9 '' (190.5 ~ 228.6) | 0,38 | 1.14 |
Perawatan panas
Setelah pengelasan, semua tabung harus dipanaskan pada suhu 1650 º F (900 º C) atau lebih tinggi dan diikuti oleh pendinginan di udara atau di ruang pendingin tungku atmosfer terkontrol.
Komposisi kimia
Karbon, maks.% 0,18
Mangan,% 0,27-0,63
Fosfor maks% 0,035
Belerang, maks% 0,035
Persyaratan Kekerasan
Tabung harus memiliki angka kekerasan tidak melebihi 72 HRB
Diperlukan Tes Mekanik
1. Uji Penggelembungan
2. Uji Flange
3. Uji Kebalikan
4. Uji Kekerasan
5. Uji Listrik Hidrostatik atau Tidak rusak
Persyaratan Kimia
Elemen | GradeT1 | GradeT1a | GradeT1b | GradeT2 | GradeT11 | GradeT12 | GradeT22 |
Karbon | 0,10-0,20 | 0,15-0,25 | 0,14max | 0,10-0,20 | 0,05-0,15 | 0,05-0,15 | 0,15max |
Mangan | 0,30-0,80 | 0,30-0,80 | 0,30-0,80 | 0,30-0,61 | 0,30-0,60 | 0,30-0,61 | 0,30-0,60 |
Fosfor, maks | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,030 | 0,025 |
Belerang, maks | 0,025 | 0,025 | 0,025 | 0,020 | 0,020 | 0,020 | 0,020 |
Silikon | 0,10-0,50 | 0,10-0,50 | 0,10-0,50 | 0,10-0,30 | 0,50-1,00 | 0,50max | 0,50max |
Molibdenum | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0,44-0,65 | 0.87-1.13 |
Chromium | --- | --- | --- | 0,50-0,81 | 1,00-1,50 | 0,80-1,25 | 1.90-2.60 |
Tabung Silinder Pneumatik | Tabung Cylilnder Hidraulik | ||||||||
ID mm | OD mm | Ketebalan (mm) | Unitberat (kg / m) | ID mm | OD mm | Ketebalan (mm) | Unitberat (kg / m) | ||
90 | 100 | 5 | 11.71 | 50 | 60 | 5 | 6.78 | ||
50 | 63 | 6.5 | 9.06 | ||||||
100 | 110 | 5 | 12.95 | 50 | 65 | 7.5 | 10.63 | ||
50 | 70 | 10 | 14.8 | ||||||
125 | 135 | 5 | 16.03 | 56 | 66 | 5 | 7.52 | ||
60 | 70 | 5 | 8.01 | ||||||
140 | 152 | 6 | 21.6 | 60 | 73 | 6.5 | 10.66 | ||
60 | 80 | 10 | 17.26 | ||||||
150 | 160 | 5 | 19.11 | 63 | 76 | 6.5 | 11.14 | ||
63 | 80 | 8.5 | 14.99 | ||||||
160 | 170 | 5 | 20.34 | 63 | 83 | 10 | 18 | ||
65 | 75 | 5 | 8.63 | ||||||
160 | 172 | 6 | 24.56 | 65 | 80 | 7.5 | 13.41 | ||
70 | 80 | 5 | 9.25 | ||||||
180 | 194 | 7 | 32.28 | 70 | 83 | 6.5 | 12.26 | ||
70 | 86 | 8 | 15.39 | ||||||
200 | 214 | 7 | 35,73 | 70 | 90 | 10 | 19.73 | ||
75 | 90 | 7.5 | 15.26 | ||||||
200 | 216 | 8 | 41.03 | 75 | 95 | 10 | 20,96 | ||
80 | 93 | 6.5 | 13.87 | ||||||
200 | 219 | 9.5 | 49.08 | 80 | 95 | 7.5 | 16.18 | ||
80 | 100 | 10 | 22.19 | ||||||
250 | 266 | 8 | 50.9 | 80 | 102 | 11 | 24.68 | ||
80 | 108 | 14 | 32.45 | ||||||
250 | 273 | 11.5 | 74.16 | 85 | 98 | 6.5 | 14.67 | ||
85 | 100 | 7.5 | 17.11 | ||||||
300 | 320 | 10 | 76.45 | 85 | 105 | 10 | 23.43 | ||
90 | 102 | 6 | 14.2 | ||||||
320 | 340 | 10 | 81.38 | 90 | 105 | 7.5 | 18,03 | ||
90 | 108 | 9 | 21,97 | ||||||
400 | 426 | 13 | 132.4 | 90 | 110 | 10 | 24.66 | ||
90 | 114 | 12 | 30.18 |
keunggulan kompetitif:
100% kualitas dan harga bagus
Layanan terbaik di bidang baja .. Termasuk layanan purnajual
Harga yang wajar. Kami hanya ingin berbisnis dengan pembeli yang tulus.
Kami dapat memproduksi pipa ini sesuai standar Amerika.
Kami juga produsen, sehingga kami dapat menyediakan produk sesuai dengan kebutuhan Anda
cepat Perusahaan kami memiliki kekuatan teknis yang kaya dan peralatan produksi yang maju dan terkoordinasi
alat uji canggih dan metode.
