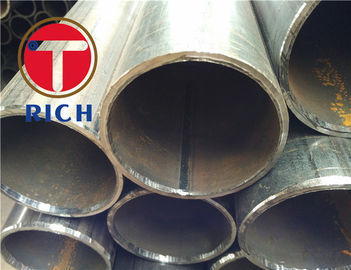

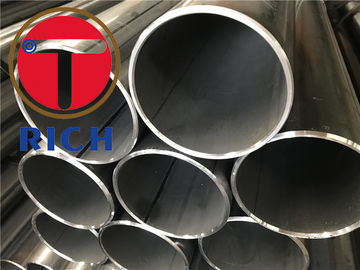

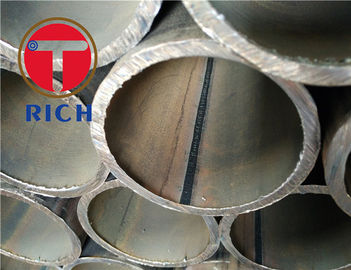

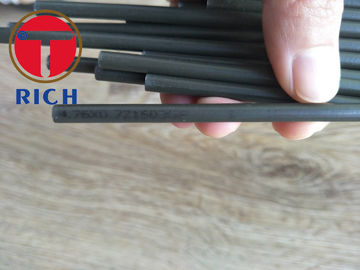

SAE J526 Dilas Tubing Baja Karbon Rendah untuk Pendinginan Otomatis, Hidraulik
Aplikasi : mencakup pipa baja karbon rendah satu dinding yang dilas yang ditujukan untuk otomotif umum, pendinginan, hidrolik, dan aplikasi serupa lainnya yang membutuhkan tabung dengan kualitas yang cocok untuk membengkokkan, melebar, manik-manik, membentuk dan mematri.
ukuran : panjang - 2 ~ 12m WT - 2 ~ 4.5mm OD - 16 ~ 50mm
Pabrikan : Pipa harus dibuat dari satu strip baja yang dibentuk menjadi bentuk tabung, ujung-ujungnya disatukan dan disegel dengan proses pengelasan yang sesuai. Setelah pengelasan, manik-manik harus dilepas dari luar untuk memberikan permukaan bundar yang halus dan pipa harus diproses sedemikian rupa untuk menghasilkan produk jadi yang akan memenuhi semua persyaratan dokumen ini. Biasanya jenis tabung ini tersedia dalam kondisi melingkar dan lurus. Persyaratan kelurusan harus disepakati antara pemasok dan pembeli.
Kualitas Permukaan : Permukaan internal dan eksternal dari tabung baja tidak diperbolehkan memiliki retakan, keropeng, lipatan, delaminasi, pangkuan, dan luka bakar. Mengizinkan juru tulis, goresan, ketidakselarasan lasan, luka bakar, timbangan oksida, dan jejak penghapusan duri eksternal yang tidak lebih dari penyimpangan ketebalan dinding negatif
Barang inspeksi:
komposisi kimia
Tes keregangan
Pemeriksaan ultrasonik
Deteksi cacat Eddy saat ini
Tes penekukan
Tes perataan
Toleransi Diameter Luar dan Ketebalan Dinding yang Diizinkan (mm)
| Jenis tabung baja | Dimensi tabung baja | Toleransi yang diizinkan |
|
| Kelas rata-rata | Kelas tinggi |
|
Linting (diekstrusi dan diperluas) tabung | Diameter luar D | Semua | ± 1%
(min. + / - 0,50) | - |
|
| ketebalan dinding | Semua | +15% / - 12,5%
(min. + 4.5 / -4.0) | - |
|
| Tabung cold-rolled (cold-rolled) | Diameter luar D | 6 ~ 10 | ± 0,2 | ± 0,15 |
| > 10 ~ 30 | ± 0,40 | ± 0,20 |
| > 30 ~ 50 | ± 0,45 | ± 0,30 |
| > 50 | ± 1% | ± 0,8% |
| ketebalan dinding | <1 | ± 0,15 | ± 0,12 |
| > 1 ~ 3 | + 15%
-10% | + 12,5%
-10% |
| > 3 | + 12,5%
-10% | ± 10% |
| Catatan: Untuk tabung yang diperluas dengan diameter luar> 35mm, toleransi ketebalan dinding yang diizinkan adalah ± 18%. |
Sifat Mekanis Longitudinal dari Tabung Baja
| TIDAK. | Kualitas baja | Kekuatan Tarik (Mpa) | Titik hasil (mpa) | Perpanjangan setelah putus (%) |
| s <16 | s> 16 |
| Tidak kurang dari |
| 1 | 10 | 335 ~ 475 | 205 | 195 | 24 |
| 2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
Keunggulan kompetitif:
Sumber bahan baku yang baik dari Bao Steel.
Waktu pengiriman yang cepat sesuai dengan PO dan perjanjian.
Menghasilkan tepat sesuai dengan standar dan kebutuhan pelanggan.
Tim ekspor berpengalaman untuk layanan pelanggan, balasan cepat dalam waktu 24 jam.
Tempat produksi:
Metode tes:
Tes keregangan
Tes perataan
Tes ekspansi melayang
Pemeriksaan dimensi
Pengukuran kekasaran
Pemeriksaan visual
Pengujian tidak merusak
Sebuah. Tes untuk ketidaksempurnaan longitudinal-
- Tes arus Eddy - EN10246-3, level E3
- pengujian ultrasonik - EN10246-7, level U3
b. Anti bocor
- Pengujian non-destruktif untuk verifikasi kebocoran-ketat harus dilakukan sesuai dengan EN10246-1
EN10305 Terdiri dari Bagian-bagian berikut dengan judul umum "Tabung baja untuk aplikasi presisi - Kondisi pengiriman teknis"
Bagian 1: Tabung Dingin Diambil Seamless
Bagian 2: Tabung Dingin Diambil Dilas
Bagian 3: Tabung Dingin Berukuran Dilas
Bagian 4: Tabung Dingin Dingin Diambil untuk Sistem Tenaga Hidrolik dan Pneumatik
Bagian 5: Welded dan Cold Sized Square dan Rectangular Tubes
Bagian 6: Tabung Dingin Dingin Untuk Sistem Tenaga Hidrolik dan Pneumatik
Acuan normatif:
EN10002-1, Bahan logam - Pengujian Tarik - Bagian 1: Metode pengujian pada suhu sekitar
EN10020, Definisi dan klasifikasi nilai baja
EN10021, Persyaratan pengiriman teknis umum untuk produk baja dan besi
EN10027-1, Sistem penunjukan untuk baja - Bagian 1: Nama baja, simbol utama
EN10027-2, Sistem penunjukan untuk baja - Bagian 2: Sistem numerik
EN10052, Kosakata istilah perlakuan panas untuk produk ferro.
EN10204, Produk logam - Jenis dokumen inspeksi
EN10233, Bahan logam - Tabung - Uji Perataan
EN10234, Bahan logam - Tabung - Uji ekspansi melayang
EN10246-1, Pengujian tabung baja non-destruktif - Bagian 1: Pengujian elektromagnetik otomatis untuk tabung baja feromagnetik yang mulus dan dilas (kecuali yang dilubangi busur) untuk verifikasi keketatan kebocoran hidraulik
EN10246-3, Pengujian tidak merusak dari tabung baja - Bagian 3: Pengujian arus eddy otomatis untuk pipa baja seamless dan dilas (kecuali las busur terendam) untuk mendeteksi ketidaksempurnaan
EN10246-5, Pengujian tabung baja non-destruktif - Bagian 5: Pengujian kebocoran transduser / fluks magnetis periferal penuh untuk tabung baja feromagnetik yang mulus dan dilas (kecuali terendam busur) untuk mendeteksi ketidaksempurnaan longitudinal
EN10246-7, Pengujian tabung baja non-destruktif - Kualifikasi dan kompetensi personil pengujian level 1 dan 2 tidak merusak.
EN ISO377, Produk Baja dan Baja - Lokasi dan persiapan sampel dan benda uji untuk pengujian mekanis (ISO 377: 1997)
EN ISO 2566-1, Baja - Konversi nilai perpanjangan - Bagian 1: Karbon dan Baja paduan rendah (EN102566-1: 1984)
EN 10168, Produk besi dan baja - Dokumen inspeksi - Daftar informasi dan deskripsi
ENV10220, tabung baja mulus dan dilas - Dimensi dan massa per satuan panjang
EN10266, Tabung Baja, perlengkapan dan bagian berongga struktural - Definisi dan simbol untuk digunakan dalam standar produk
EN ISO 4287, Spesifikasi produk geometris (GPS) - Tekstur Permukaan: Metode profil - Persyaratan, definisi, dan parameter tekstur permukaan (ISO 4287: 1997)
