Tempat asal: | Cina |
---|---|
Nama merek: | TORICH |
Sertifikasi: | ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 TUV |
Nomor model: | BS6323-4 |
Kuantitas min Order: | 5 ton |
Harga: | negotiable |
Kemasan rincian: | Packing dalam kayu, kotak heksagonal atau cara layak laut lainnya |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | T / TL / CD / PD / A WesternUnion MoneyGram Lainnya |
Menyediakan kemampuan: | 60000 Ton / Tahun |
Bahan: | Baja karbon | Baja kelas: | CFS1 CFS2 CFS3 CFS4 CFS5 dll |
---|---|---|---|
Standar: | BS6323-4 | Bentuk: | Bulat |
Berbagai ukuran: | OD: 6-280mm WT: 1-30mm L: max12000mm | Aplikasi: | Untuk industri Auto / untuk mesin penggunaan / mekanik dan tujuan rekayasa umum |
Metode produksi: | Mulus dan dilas | ||
Cahaya Tinggi: | stainless steel presisi tubing,Seamless Carbon Steel tube |

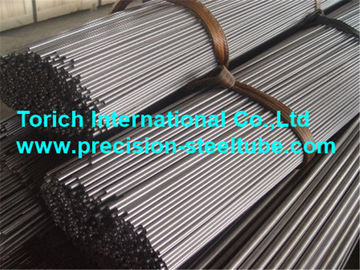

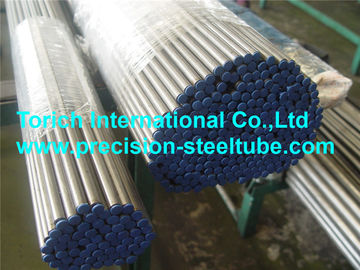

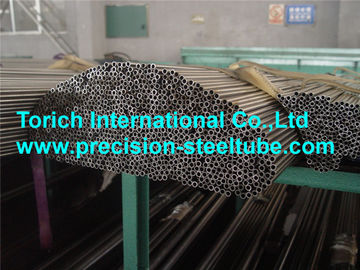

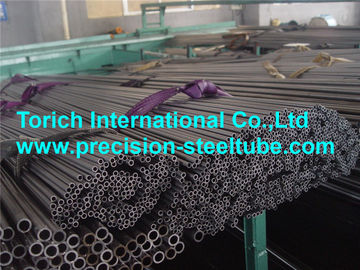

BS6323-4 BK BKW GBK NBK GZF NZF Tabung Baja Mulus Dingin Kelas CFS1 CFS2 CFS3 CFS4 CFS4 CFS5 42CrMo4
Standar: BS6323-4 Tabung baja mulus dan dilas untuk keperluan mobil, mekanik dan teknik umum
Bagian 4: Persyaratan khusus untuk tabung baja mulus jadi dingin
Aplikasi: untuk industri Otomatis / untuk penggunaan mesin / keperluan teknik dan rekayasa umum
Kisaran ukuran: OD: 6-280mm WT: 1-30mm L: max12000mm
Metode pembuatan:
Tabung diproduksi dengan proses yang mulus dan harus dingin
Diperbolehkan untuk tabung jadi dingin pada permukaan internal dan eksternal lapisan residu yang melekat pada pemrosesan selanjutnya, maka pemindahannya harus menjadi subjek kesepakatan antara pabrikan dan pembeli.
Kondisi pengiriman:
Tabung disuplai dalam salah satu kondisi berikut:
Sebuah. Selesai dingin / keras (selesai dingin seperti ditarik): BK
b. Selesai dingin / lunak (sedikit dingin): BKW
c. Anil: GBK
d. Anil (termasuk penskalaan): GZF
e. Normalisasi: NBK
f. Dinormalisasi (termasuk penskalaan): NZF
Tes:
Tes perataan
Uji sesak bocor - Tes arus Eddy
Desain | Komposisi Kimia (analisis sendok) | ||||||
C | Si | M N | Pmax. | Smax. | Cr | Mo | |
% | % | % | % | % | % | % | |
CFS 3 | 0,20 maks. | 0,35 maks. | 0,90max. | 0,050 | 0,050 | __ | __ |
CFS 3Aa | 0,20 maks. | 0,10 hingga 0,35 | 0,60 hingga 1,00 | 0,050 | 0,050 | __ | __ |
CFS 4 | 0,25 maks. | 0,35 maks. | 1,20 maks. | 0,050 | 0,050 | __ | __ |
CFS 5b | 0,23 maks. | Maks 0,50. | 1,50 maks. | 0,050 | 0,050 | __ | __ |
CFS 6 | 0,30 hingga 0,40 | 0,35 maks. | 0,50 hingga 0,90 | 0,050 | 0,050 | __ | __ |
CFS 7 | 0,20 hingga 0,30 | 0,35 maks. | 1.20 to1.50 | 0,050 | 0,050 | __ | __ |
CFS 8d | 0,40 hingga 0,55 | 0,35 maks. | 0,50 hingga 0,90 | 0,050 | 0,050 | __ | __ |
CFS 9 | 0.29max. | 0,35 maks. | 1,50 maks. | 0,050 | 0,050 | __ | 0,15 hingga 0,25 |
CFS 10 | 0.26max. | 0,35 maks. | 0,80max. | 0,050 | 0,050 | 0,80 hingga 1,20 | 0,15 hingga 0,30 |
CFS 11 | 0.45max. | 0,35 maks. | 1,00 maks. | 0,050 | 0,050 | 0,80 hingga 1,20 | 0,15 hingga 0,30 |
Design bangsa | BKc (selesai dingin / keras) | BKWc (dingin jadi / lunak) | GBK dan GZF (anil) | NBK dan NZF (dinormalisasi) | ||||||||
Ingatkan. | Rmmin. | Amin | Ingatkan. | Rmmin. | Amin | Ingatkan. | Rmmin | Amin | Ingatkan. | Rmmin. | Amin | |
N / mm2 | N / mm2 | % | N / mm2 | N / mm2 | % | N / mm2 | N / mm2 | % | N / mm2 | N / mm2 | % | |
CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | __ | __ | __ | __ | __ | __ |
CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
CFS11 | 575 | 720 | 4 | __ | 670 | 6 | __ | __ | __ | __ | __ | __ |
"CATATAN Pengelasan tabung dengan grade 3,3A dan 5 tidak memerlukan teknik khusus tetapi perawatan harus diambil dan pengelasan dilakukan sesuai dengan panduan yang diberikan dalam Standar Inggris yang sesuai untuk pengelasan, misalnya BS 5135. Pengelasan nilai lain yang ditunjukkan mungkin membutuhkan teknik khusus.
aGrade 3A harus sesuai untuk tujuan pengerasan kasus.
b Elemen pemurnianrain dapat ditambahkan pada pilihan pabrikan.
cJika tabung dalam kondisi BK dan GKW selanjutnya dilas, dibrazing, atau dipanaskan, sifat mekanis di zona yang terpengaruh panas dapat dikurangi menjadi yang diberikan untuk kondisi pengiriman GBK atau NBK.
dSteel dalam batas yang ditunjukkan, tetapi sesuai dengan komposisi kimia BS 970-1, dapat diberikan jika disepakati memakan waktu pemesanan atau permintaan. "
Publikasi mengacu pada:
BS970, Spesifikasi untuk baja tempa untuk keperluan teknik mesin dan sekutu
BS970-1, Prosedur inspeksi dan pengujian umum dan persyaratan khusus untuk karbon, karbon mangan, paduan dan baja tahan karat
BS3601, Spesifikasi untuk pipa baja dan tabung untuk keperluan tekanan: karbon dan baja karbon manganse dengan sifat suhu tinggi tertentu.
BS 3603 , Spesifikasi untuk pipa baja dan tabung untuk keperluan tekanan: karbon dan baja paduan dengan sifat suhu rendah tertentu
BS3604 , Spesifikasi untuk pipa baja dan tabung untuk keperluan tekanan: baja paduan feritik dengan sifat suhu tinggi tertentu.
BS3605 , pipa baja stainless austenitik mulus dan dilas untuk keperluan tekanan
BS4360 , Spesifikasi untuk baja struktural yang dapat dilas
BS4848 , bagian baja struktural canai panas
BS4848-2, bagian berongga
BS5135 , pengelasan busur logam dari baja karbon dan mangan karbon
BS6323 , Spesifikasi untuk tabung baja seamless dan dilas untuk keperluan mobil, mekanik dan teknik umum
BS6323-1 , Persyaratan umum
ISO 4200, Tabung baja ujung polos, dilas dan tanpa jahitan - Tabel umum dimensi dan massa per satuan panjang
