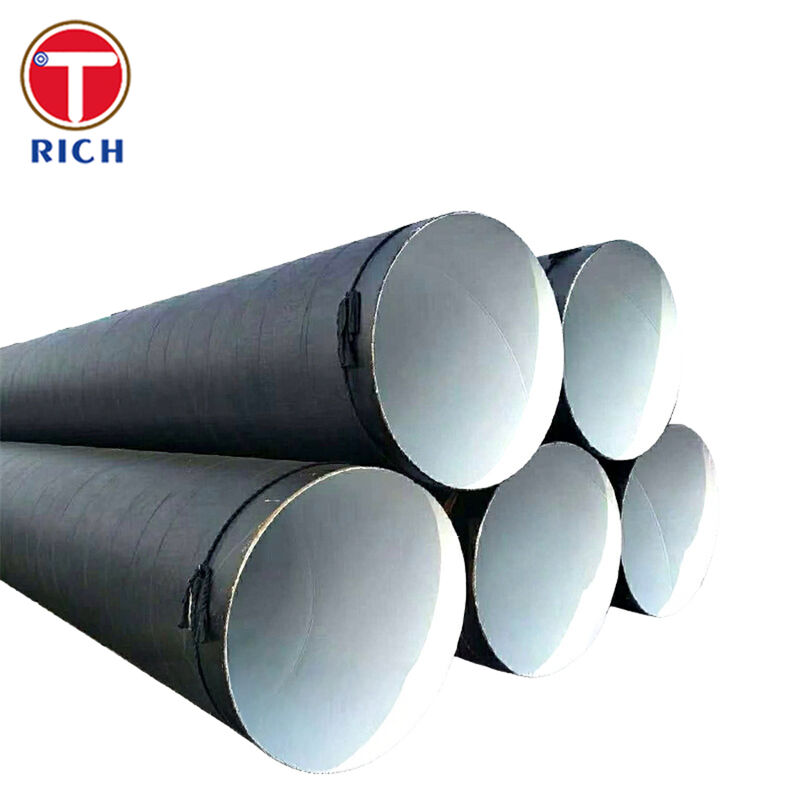

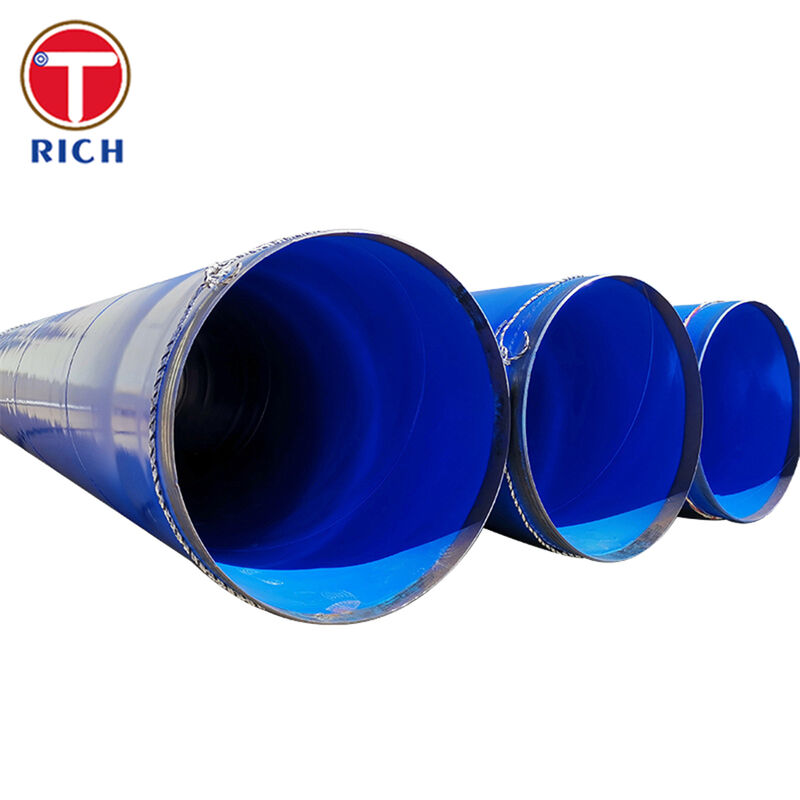

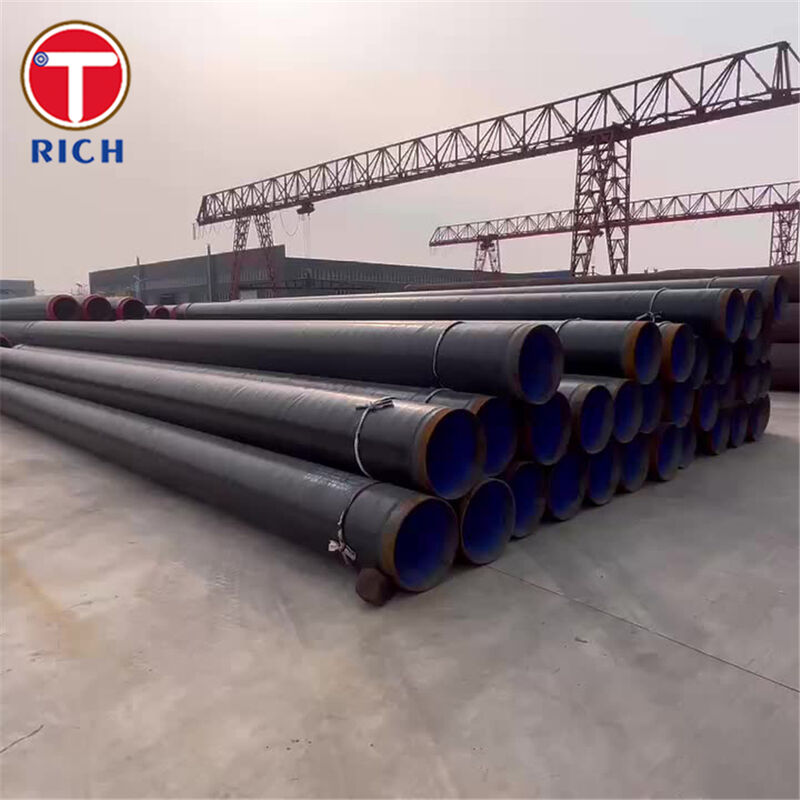

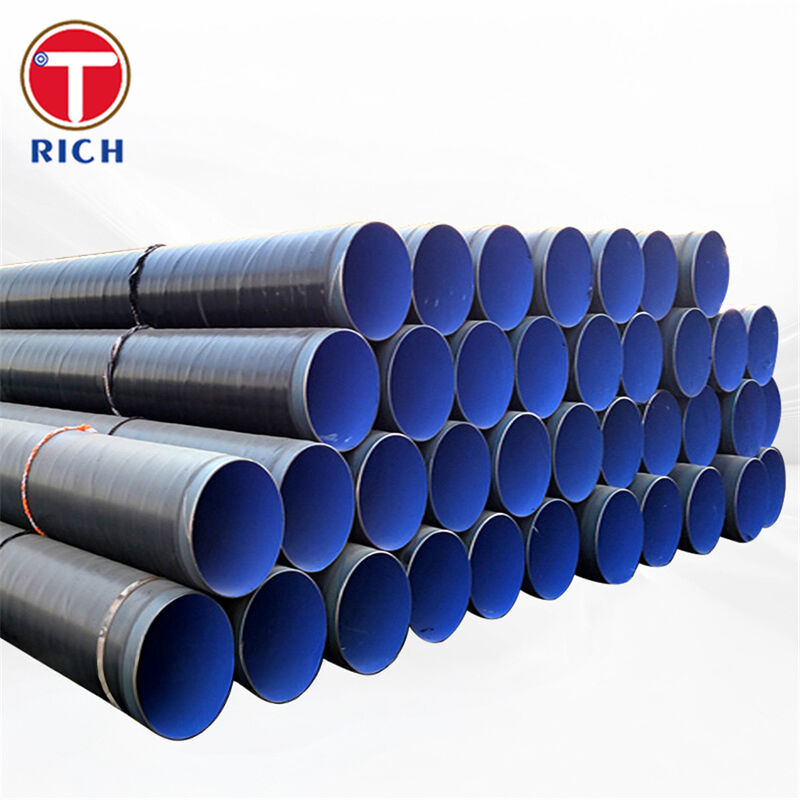

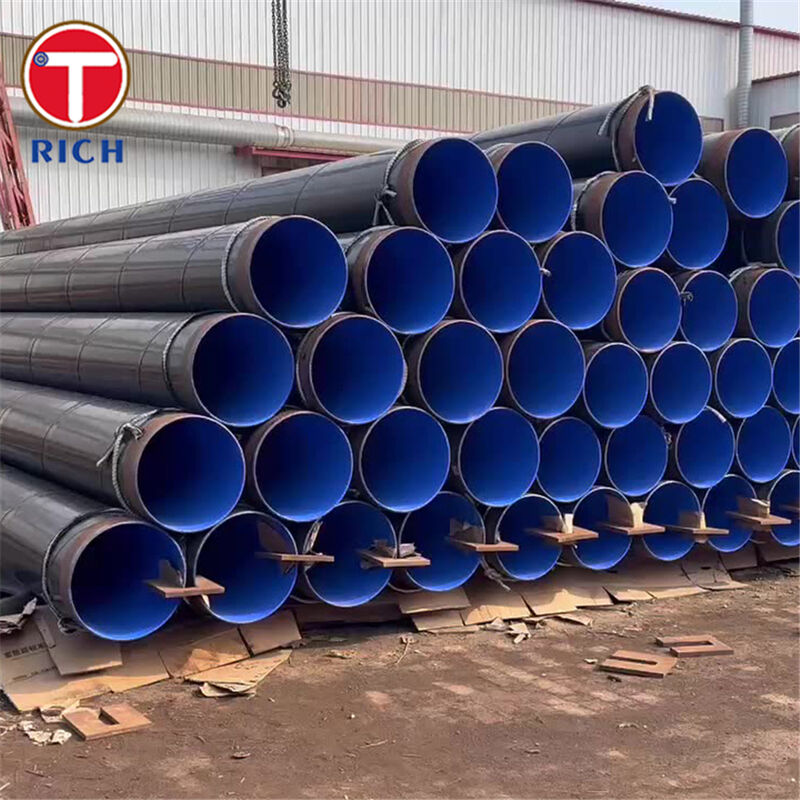

GOST 8732-78 Pipa baja karbon yang diproses panas tanpa jahitan dengan lapisan epoksi untuk minyak dan gas

Tinjauan Materi

Pipa ini adalah pipa baja karbon yang diproses panas (diproses panas) tanpa jahitan yang diproduksi sesuai dengan GOST 8732-78,yang menentukan kisaran dimensi untuk tabung baja tanpa jahitan yang terdeformasi panas untuk tujuan umum.

Baja dasar biasanya baja karbon non-logam seperti kelas 20 untuk GOST 1050, yang banyak digunakan untuk tekanan dan layanan cairan.

Setelah pembuatan panas dan pengolahan panas sesuai dengan standar baja yang relevan (misalnya GOST 1050 / GOST 8731), pipa menerima epoksi eksternal dan / atau internal (biasanya epoksi fusi,FBE) lapisanLapisan ini memberikan perlindungan korosi tingkat tinggi untuk pipa minyak dan gas yang terkubur dan bawah laut, memperpanjang umur layanan dan mengurangi pemeliharaan.

Spesifikasi

1. Pembuatan dan ukuran (GOST 8732-78)

• Proses: Pengolahan panas tanpa jahitan (digulung panas atau diperluas panas)

• Diameter luar (rentang standar khas): 25 ∼ 820 mm

• Jangkauan industri praktis yang disediakan oleh banyak pabrik: sekitar 32-426 mm OD

• Ketebalan dinding: 2,575 mm

• Panjangnya:

  • Panjang acak (tidak diukur): 4,0×12,5 m

  • Panjang tetap (diukur) atau beberapa panjang yang tersedia dalam kisaran ini

• Akhir akhir: ujung polos (PE) sebagai standar; ujung bergelombang (BE) untuk pengelasan atas permintaan

2. Lapisan epoxy / FBE

• Jenis lapisan:

  • Eksternal: Epoxy fusi satu atau dua lapis (FBE) atau sistem epoxy termosetting setara

  • Internal (opsional): lapisan aliran epoksi atau lapisan FBE untuk mengurangi gesekan dan perlindungan korosi tambahan

• Ketebalan pelapis eksternal yang khas: 350×450 μm (single-layer FBE), dengan opsi hingga ~ 750 μm untuk sistem tugas berat

• Ketebalan lapisan internal yang khas: biasanya 200-500 μm tergantung pada spesifikasi proyek

• Envelope suhu operasi (FBE standar):

  • Jangkauan konvensional: sekitar 30 °C sampai +80 °C

  • Opsi FBE suhu tinggi khusus: hingga ~ 100 ∼ 110 °C bila ditentukan dan memenuhi syarat

• Pemeriksaan pelapis:

  • Deteksi liburan (pengujian percikan tegangan tinggi) menurut NACE SP0490 / ASTM G62 atau setara

  • Tes perekat, benturan, benturan, dan pemisahan katoda sesuai dengan CSA Z245.20 / ISO 21809-2 atau spesifikasi proyek

3Kondisi pengiriman

• Pipa: Hot-finished, normalisasi atau normalisasi-dan tempered tergantung pada standar kelas baja

• Lapisan: Diobati sepenuhnya, diperiksa, dan secara visual bebas dari lubang pin, berlubang, lecet, dan daerah yang tidak terikat

• Ujung: Tutup plastik dan penanganan yang tepat untuk menghindari kerusakan lapisan

Fitur Utama

1. Integritas tinggi di bawah tekanan

   • Konstruksi yang diproses panas tanpa jahitan menghilangkan jahitan las, memberikan kekuatan seragam untuk tekanan internal yang tinggi dan beban dinamis dalam sistem transmisi minyak dan gas.

2. Perlindungan korosi yang sangat baik dengan lapisan epoksi

   • FBE/epoksi membentuk penghalang padat dan kuat terhadap kelembaban tanah, klorida, CO2, dan banyak bahan kimia, secara signifikan memperlambat korosi eksternal dan internal di pipa.

3. Dioptimalkan untuk pipa minyak dan gas yang terkubur dan bawah laut

   • Dirancang untuk bekerja dengan sistem perlindungan katodik; FBE yang baik adhesi dan pelepasan katodik rendah mengurangi permintaan arus CP dan biaya operasi.

4. Kinerja stabil pada rentang suhu yang luas

   • Baja karbon dasar seperti GOST 20, ASTM A106 Kelas B atau API 5L Kelas B menawarkan kekuatan yang dapat diandalkan pada suhu pipa minyak dan gas yang khas,sementara FBE mempertahankan integritas dari kondisi di bawah nol hingga ~ 80 °C atau lebih tinggi dengan sistem khusus.

5. Kemampuan pengelasan yang baik dan konstruksi lapangan

   • Baja non-logam karbon rendah memastikan kesuburan yang baik; FBE yang kompatibel dan sistem pelapis sendi lapangan (FBE, ARO, lengan 3LPE / 3LPP, pita viskositas) mendukung perlindungan sendi yang andal.

6. Ketersediaan yang luas dan kesetaraan lintas standar

   • Sifat mekanik dan kimia selaras erat dengan kelas pipa internasional umum seperti ASTM A106 Kelas B, API 5L Kelas B, EN 10216-1 P235TR1 dan JIS G3454 STPG370,menyederhanakan proyek multi-standar.

Manfaat Kita

Di bawah ini adalah kekhawatiran khas dari pembeli pipa minyak & gas, dan bagaimana GOST 8732-78 kami lapisan epoxy pipa tanpa jahitan mengatasi mereka.

1. ¢Apakah lapisan epoksi benar-benar akan bertahan dalam layanan minyak dan gas yang keras?

• Kami menggunakan sistem FBE berkinerja tinggi yang memenuhi standar yang diakui secara internasional seperti CSA Z245.20 dan ISO 21809-2 untuk pipa yang terkubur dan tenggelam.

• Ketebalan pelapis dikendalikan secara ketat (biasanya 350 ~ 450 μm, dengan opsi tugas berat hingga ~ 750 μm) dan dipantau melalui pemeriksaan DFT (ketebalan film kering) yang terus menerus.

• Setiap pipa berlapis menjalani pemeriksaan visual ditambah deteksi liburan menggunakan metode yang selaras dengan NACE SP0490 dan ASTM G62 untuk menemukan lubang pin dan bintik-bintik tipis sebelum pengiriman.

2Bagaimana dengan batas suhu dan kinerja pelapis?

• Formulasi FBE standar dipilih untuk rentang layanan berkelanjutan khas sekitar 30 °C sampai + 80 °C, yang mencakup sebagian besar jalur transmisi dan pengumpulan darat.

• Untuk aplikasi yang lebih panas, kami menawarkan opsi FBE suhu transisi kaca tinggi yang dinilai hingga ~ 100 ~ 110 ° C layanan terus menerus, berdasarkan kualifikasi produsen dan data uji jangka panjang.

• Pemilihan dilakukan bersama-sama dengan klien berdasarkan suhu desain, kondisi tanah, dan desain CP, memastikan kinerja pelapis sepanjang umur layanan pipa.

3. ¢Apakah lapisan ini kompatibel dengan lapisan sendi lapangan dan sistem rehabilitasi?

• Lapisan eksternal standar kami adalah FBE satu atau dua lapisan, banyak digunakan dan kompatibel dengan Lapisan gabungan lapangan berbasis FBE, lengan panas-menurun,dan pembungkus viskoelastis yang dirancang untuk sistem FBE/3LPE/3LPP.

• Kami dapat menyediakan sistem sendi lapangan yang direkomendasikan dan prosedur aplikasi yang sesuai dengan spesifikasi pelapis utama dan standar ISO 21809 dan perusahaan yang relevan.

4.?Bagaimana pipa GOST ini cocok dengan proyek multi-standar kami (API, ASTM, EN, JIS, GB)??

• Kelas baja dasar yang digunakan dengan GOST 8732-78 (seperti baja 20 hingga GOST 1050) hampir setara dalam komposisi kimia dan sifat mekanik dengan GB 20, EN 10216-1 P235TR1, dan JIS G3454 STPG370.

• Praktek produksi dan pengujian kami memastikan bahwa pipa dapat direferensikan ke API 5L Kelas B / ISO 3183 L245 dan ASTM A106 Kelas B di mana spesifikasi proyek memungkinkan,menyederhanakan perhitungan desain dan persetujuan bahan.

5. ¢Bisakah Anda menyediakan pelacakan dan kontrol kualitas yang lengkap?

• Setiap pipa dapat dilengkapi dengan sertifikat uji pabrik termasuk analisis panas, hasil uji mekanik dan kepatuhan dengan GOST 8731 / GOST 1050 dan standar referensi internasional yang dipilih.

• Catatan kualitas pelapis (log DFT, catatan tes liburan, tes adhesi, grafik suhu pengerasan) disediakan sebagai bagian dari buku data, mendukung audit dan sistem integritas aset.

Komposisi Kimia

Sifat Mekanis

Standar yang berlaku

Sistem GOST / Rusia

• GOST 8732-78

• GOST 8731-74 ️ Pipa baja yang terdeformasi panas tanpa jahitan ️ Persyaratan teknis (pembuatan, pengujian).

• GOST 1050 ️ Baja struktural karbon (misalnya baja 20).

ASTM / ASME

• ASTM A106 / ASME SA106 ¢ Pipa baja karbon tanpa jahitan untuk layanan suhu tinggi (Kelas B biasanya digunakan sebagai setara).

• Pipa baja karbon tujuan umum (sering digunakan untuk perbandingan).

• ASTM G62 ¢ Deteksi liburan pada lapisan pipa (coating QC).

API / ISO

• API 5L / ISO 3183

• ISO 21809-2 Pelapis FBE eksternal untuk pipa yang terkubur / tenggelam di industri minyak bumi dan gas alam.

EN (Eropa)

• EN 10216-1 Tubing baja tanpa jahitan untuk tujuan tekanan Tubing baja tahan karat dengan sifat suhu kamar tertentu (P235TR1).

JIS (Japan)

• JIS G3454 Pipa baja karbon untuk layanan tekanan (STPG370 sebagai kelas setara).

GB (China)

• GB/T 8163 ¢ Pipa baja tanpa jahitan untuk layanan cairan (biasanya menggunakan kelas 20).

Standar dan pedoman khusus pelapis

• DIN 30671 / DIN 30670 ️ Lapisan eksternal termosetting dan 3 lapisan poliolefin untuk pipa baja yang terkubur dan bawah air.

• CSA Z245.20 ¢ Lapisan FBE eksternal yang diterapkan oleh tanaman.

• NACE SP0490 ️ Deteksi liburan lapisan pipa eksternal FBE.

Bidang Aplikasi

1. Bidang aplikasi umum

Pipa baja karbon tanpa jahitan GOST 8732-78 yang dilapisi epoxy banyak digunakan di:

• Saluran pipa transmisi minyak mentah dan produk olahan

• Saluran pipa gas alam dan gas kondensat

• Sistem pengumpulan dan saluran aliran dalam produksi hulu

• Injeksi air dan saluran pembuangan air yang dihasilkan

• Saluran air kebakaran, air pendingin dan saluran air industri

• Saluran pipa terkubur dan bawah laut di lingkungan tanah korosif atau air laut

2Penggunaan khas dalam sektor minyak dan gas

1. Saluran pipa transmisi (di darat dan lepas pantai)

   • Jalur utama jarak jauh yang mengangkut minyak mentah, gas alam atau produk olahan.

   • Lapisan eksternal FBE menyediakan penghalang korosi utama, bekerja bersama dengan sistem perlindungan katodik.

2. Pengumpulan dan saluran aliran dalam produksi hulu

   • Saluran pipa yang lebih pendek dari kepala sumur ke manifold dan fasilitas pengolahan pusat.

   • Pipa tanpa jahitan yang dilapisi epoxy lebih disukai di mana tingkat CO2 / H2S internal dan pemotongan air membutuhkan kontrol korosi yang kuat, terutama ketika dikombinasikan dengan inhibitor atau lapisan epoxy internal.

3. Injeksi air dan pipa pembuangan

   • Saluran tekanan tinggi yang membawa air injeksi atau air yang diolah kembali ke waduk atau sumur pembuangan.

   • FBE eksternal mengurangi risiko korosi eksternal; epoksi internal (jika ditentukan) membantu mengurangi lubang internal dari oksigen dan bahan kimia residual.

4. Saluran stasiun (stasiun pompa, stasiun kompresor, stasiun pengukur)

   • Saluran pipa di atas tanah dan terkubur di stasiun kompresor dan pompa, manifold, skid pengukur dan fasilitas pigging.

   • Lapisan epoksi menawarkan ketahanan terhadap benturan dan toleransi UV (ketika dilapisi sesuai kebutuhan), memudahkan pemeliharaan di instalasi yang terkena.

5. Subsea tie-back dan risers (di mana desain memungkinkan baja karbon)

   • Digunakan untuk spool bawah laut tertentu, spool tie-in dan short risers dalam kombinasi dengan perlindungan katoda yang tepat, asalkan kondisi operasi dan desain kelelahan terpenuhi.

6. Saluran pipa air dan pipa utilitas lintas negara di kompleks minyak & gas

   • Air api, air pendingin, dan pipa utilitas pabrik di mana layanan hidrokarbon tidak terlibat tetapi perlindungan korosi jangka panjang masih penting.
