Permukaan polishing tabung baja tanpa jahitan paduan ferritic / austenitic 3.2 - 127mm OD
ASTM A213/A213M-18 tabung baja ferit dan austenit tanpa jahitan dirancang untuk layanan transfer panas bertekanan di mana stabilitas dimensi, kondisi permukaan internal yang bersih,dan bahan kinerja suhu tinggi yang andalDalam kategori ini, kelas austenit yang paling umum ditentukan termasuk TP304, TP304L, TP316L, TP321, dan TP347H, yang mencakup tugas penukar panas umum, layanan las rendah karbon,media yang mengandung kloridaASTM A213/A213M-18 mencakup boiler, superheater, dan tabung penukar panas yang tidak berurutan, dengan ukuran yang biasanya disediakan yang membentang hingga diameter luar 127 mm dan 0.4-12.7 mm ketebalan dinding; semua kelas austenit disediakan dalam kondisi yang diobati panas.
Spesifikasi
| Artikel |
Deskripsi |
| Bahan |
Tabung baja paduan ferit / austenit tanpa jahitan |
| Standar |
ASTM A213 / A213M-18 |
| Tingkat Tipikal |
TP304, TP304L, TP316L, TP321, TP347H |
| Diameter luar |
3.2-127 mm |
| Ketebalan dinding |
0.4-12.7 mm |
| Panjang |
1-12 m, ukuran potongan khusus tersedia |
| Jangkauan Toleransi |
Menurut ASTM A1016/A1016M dan kondisi pesanan; Toleransi OD yang khas dari pemesanan dingin: 6-30 mm: +0,15 / -0,20 mm, lebih dari 30-50 mm: ±0,30 mm, lebih dari 50 mm: ±0,75%D; Toleransi OD dari pemesanan panas:hingga 140 mm: ±1,25%D, lebih dari 140 mm: ±1,0%D |
| Kejujuran |
Kejujuran komersial atau kejujuran khusus atas permintaan |
| Kondisi permukaan |
Permukaan penggiling yang dipoles, disaring, atau diobati panas tersedia; permukaan inspeksi bebas skala diperlukan |
| Pengolahan Panas |
Kelas austenit larutan dipanaskan / diobati larutan, kemudian cepat didinginkan; suhu perawatan panas minimum khas adalah 1040 °C untuk TP304, TP304L, TP316L dan TP321, dan 1100 °C untuk TP347H |
| Jalur Produksi |
Tanpa jahitan; selesai panas atau selesai dingin, tergantung pada persyaratan dimensi dan permukaan |
| Pilihan Uji |
Uji hidrostatik atau uji listrik tidak merusak pada setiap tabung |
Karakteristik Utama
- Cakupan ukuran presisi yang luas untuk peralatan proses
Jangkauan pasokan yang khas3.2-127 mm ODdengan0.4-12.7 mm dinding, cocok untuk bundel shell-and-tube yang kompak serta sirkuit boiler dan superheater yang lebih besar.
- Struktur austenit yang diobati panas untuk layanan yang stabil
ASTM A213 mengharuskan kualitas austenit yang harus disediakandalam kondisi diobati panas. suhu pengolahan larutan minimum standar biasanya1040 °Cuntuk TP304, TP304L, TP316L, dan TP321, sementaraTP347H membutuhkan 1100 °C setelah pengolahan dingin.
- Garis dasar mekanis yang cocok untuk tabung transfer panas tekanan
Nilai tegangan / yield / elongation minimum di bawah ASTM A213 adalah:
TP304: 515 / 205 / 35%,
TP304L: 485 / 170 / 35%,
TP316L: 485 / 170 / 35%,
TP321: 515 / 205 / 35%,
TP347H: 515 / 205 / 35%.
- Posisi korosi dan suhu kelas tertentu
TP316L mengandung20,0-3,0% Mo, meningkatkan ketahanan terhadap korosi lubang dan celah dibandingkan dengan kelas standar 18-8;TP321 dan TP347/347H adalah kelas stabil yang dimaksudkan untuk mengurangi risiko sensitisasi setelah paparan dalam rentang precipitasi karbida; TP347H digunakan secara khusus di mana kekuatan merangkak yang lebih tinggi diperlukan di atas537 °C / 1000 °F.
Manfaat Kita
Perhatian: Bagaimana Anda mengendalikan sensitisasi dan korosi intergranular dalam layanan tabung las atau siklus termal?
Kami mencocokkan pilihan kelas dengan kondisi layanan daripada menawarkan satu kelas untuk semua tugas.TP304L / TP316Lmengurangi risiko precipitasi karbida melalui kandungan karbon rendah.TP321danTP347Hmemberikan kimia yang stabil; 347/347H secara khusus diakui untuk ketahanan yang kuat terhadap korosi intergranular setelah paparan427-816 °C, dan 347H menambahkan kekuatan merangkak yang lebih tinggi untuk layanan yang lebih panas.
Perhatian: Bagaimana Anda memastikan kontrol dimensi dan keandalan inspeksi pada tabung tanpa jahitan dinding tipis?
Untuk permintaan dimensi yang lebih ketat, kami merekomendasikanjalur tanpa jahitan yang selesai dingin, yang mendukung kontrol OD yang lebih halus daripada tabung hot-finished.uji hidrostatik atau uji listrik tidak merusak, yang sangat penting untuk boiler, superheater, dan exchanger sirkuit di mana risiko kebocoran tidak dapat diterima.
Perhatian: Kelas mana yang lebih baik jika media mengandung klorida atau ketika suhu kerja tinggi?
Kami memisahkan seleksi dengan mode kegagalan untuk klorida-membawa atau kondensat yang agak agresif,TP316Llebih disukai karena2-3% molibdenummeningkatkan ketahanan korosi lubang dan celah.TP321danTP347Hadalah pilihan yang lebih baik karena kimia yang stabil dan kemampuan merangkak yang lebih tinggi meningkatkan keandalan di bawah paparan panas.
Standar Pelaksanaan
| Sistem Standar |
Deskripsi Singkat |
| ASTM / ASME |
ASTM A213 / ASME SA213: tabung baja ferit dan austenit tanpa jahitan untuk boiler, superheater dan layanan penukar panas |
| Keterangan: |
EN 10216-5: tabung stainless steel tanpa jahitan untuk tujuan tekanan; rute Eropa yang umum digunakan untuk jenis tabung austenit yang setara |
| GOST |
GOST 9941: tabung stainless steel tahan korosi tanpa jahitan, banyak digunakan untuk aplikasi industri dan tahan panas |
| JIS |
JIS G3463: boiler stainless steel dan tabung penukar panas |
| GB |
GB/T 13296: tabung stainless steel tanpa jahitan untuk boiler dan penukar panas |
Bidang Aplikasi
Produk khusus: Serangkaian tabung penukar panas kerang dan tabung untuk pendinginan kondensat kilang
Untuk jenis produk ini, tabung austenit tanpa jahitan yang dipoles dipilih untuk meningkatkan kebersihan, mengurangi retensi kotoran,dan mempertahankan kinerja tahan kebocoran yang stabil di bawah siklus suhu terus menerusDalam tugas kondensat yang sensitif terhadap klorida atau lebih korosif, TP316L biasanya lebih disukai; di mana suhu sisi uap lebih tinggi, TP321 atau TP347H dapat ditentukan.
Komposisi Kimia
| Kelas |
C |
Ya. |
Mn |
P |
S |
Cr |
Tidak |
Mo |
Ti |
Nb+Ta |
| TP304 |
≤ 0.08 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
18.0-20.0 |
8.0-11.0 |
... |
... |
... |
| TP304L |
≤ 0.035 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
18.0-20.0 |
8.0-12.0 |
... |
... |
... |
| TP316L |
≤ 0.035 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
... |
... |
| TP321 |
≤ 0.08 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
17.0-19.0 |
9.0-12.0 |
... |
5×(C+N) menjadi 0.70 |
... |
| TP347H |
0.04-0.10 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
17.0-19.0 |
9.0-13.0 |
... |
... |
8 × C ke 1.10 |
Sifat Mekanis
| Kelas |
Kekuatan tarik Min. MPa |
Kekuatan hasil Min. MPa |
Elongasi Min. % |
Kekerasan Max. |
| TP304 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP304L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP316L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP321 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP347H |
515 |
205 |
35 |
192 HBW / 90 HRB |
Referensi Kelas Setara
| Kelas ASTM A213 |
Kira-kira |
Kira-kira. |
Kira-kira. |
Kira-kira. |
| TP304 |
1.4301 / 1.4307 |
SUS304TB |
06Cr19Ni10 |
08X18H10 |
| TP304L |
1.4307 |
SUS304LTB |
022Cr19Ni10 |
03X18H11 |
| TP316L |
1.4404 |
SUS316LTB |
022Cr17Ni12Mo2 |
03X17H14M2 |
| TP321 |
1.4541 |
SUS321TB |
06Cr18Ni11Ti |
12X18H10T |
| TP347H |
1.4912 / 1.4550 referensi keluarga |
SUS347HTB |
07Cr18Ni11Nb |
08X18H12B referensi keluarga |

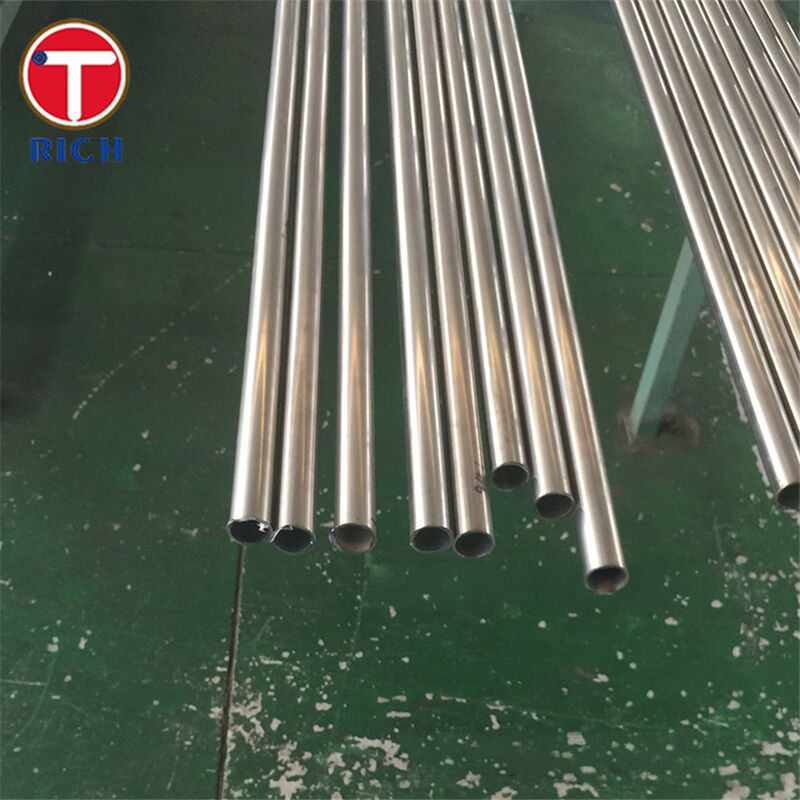

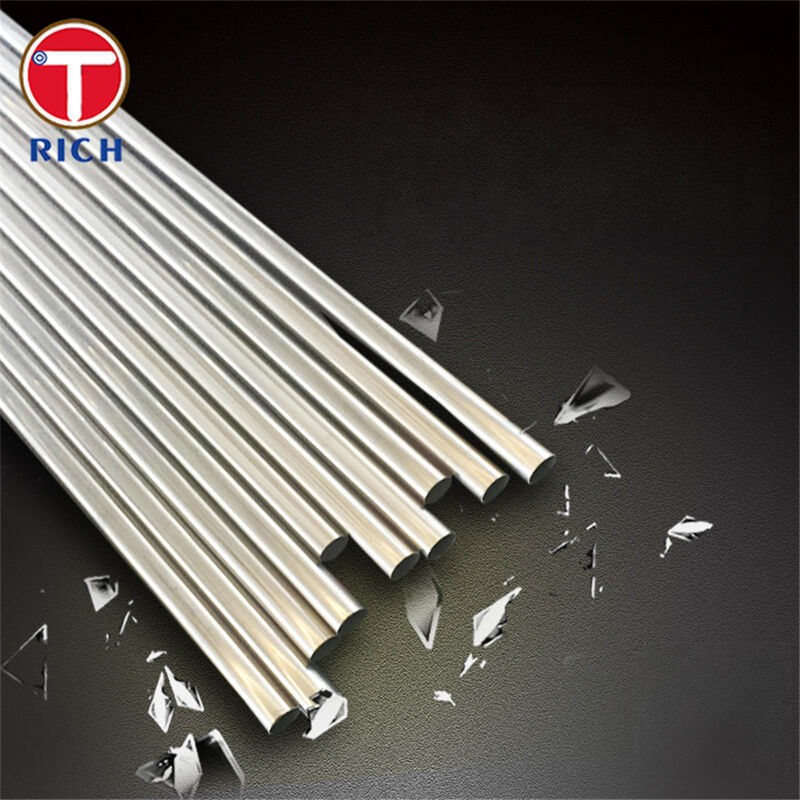

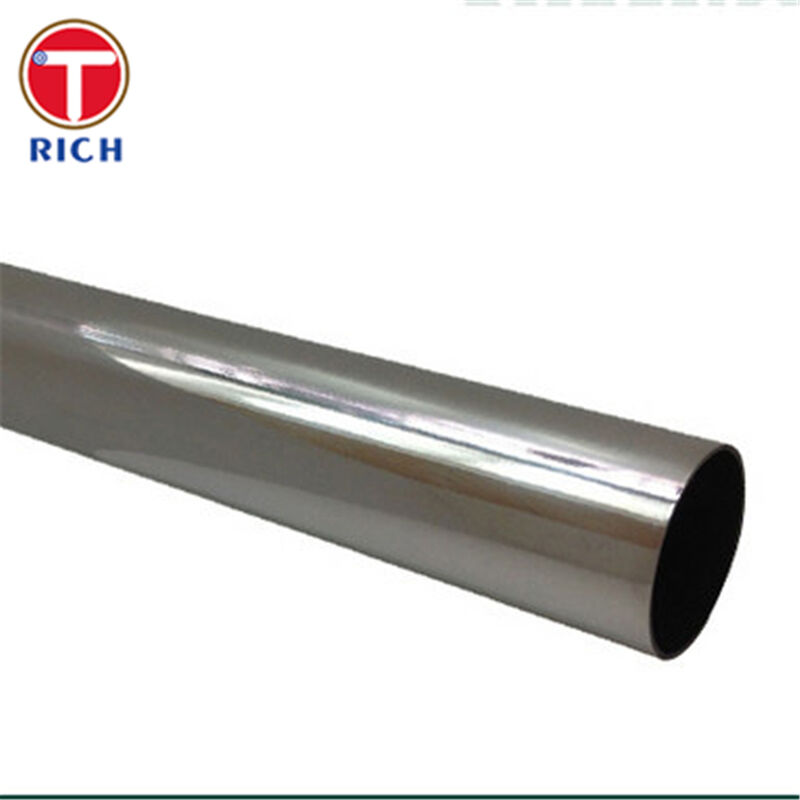

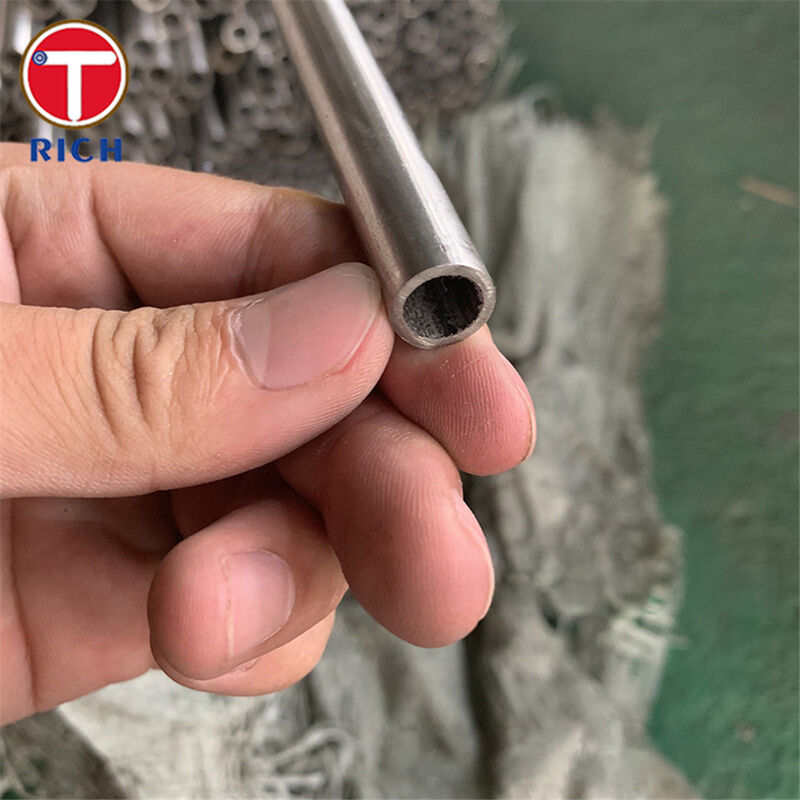

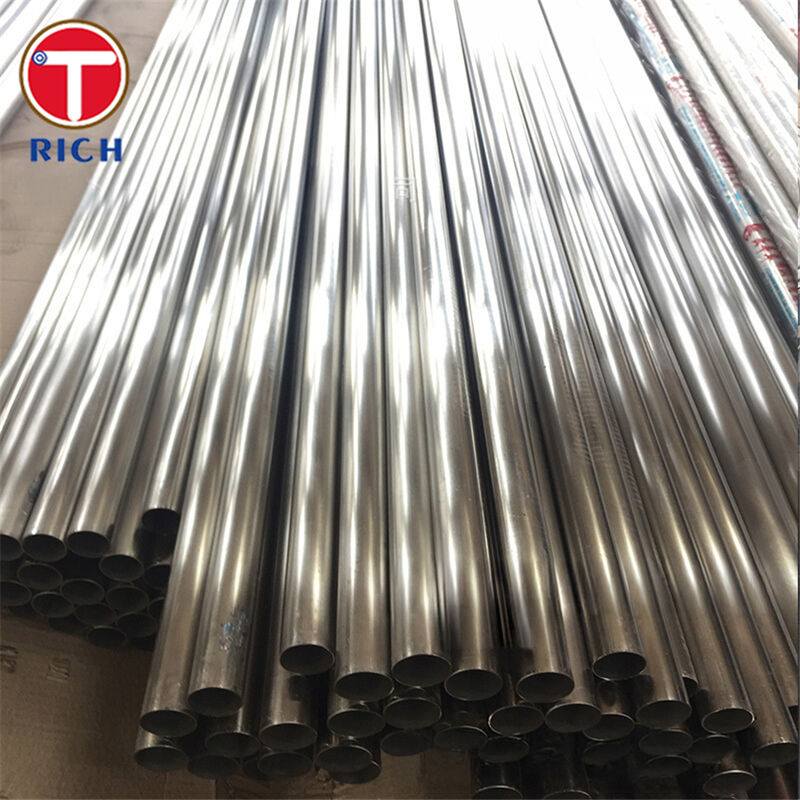

Galeri Produk
