Tembaga Nikel Enhanced Evaporation U 125MPa Alloy Steel Pipe
Rincian produk
Pipa Baja Paduan 125MPa
,Pipa Nikel Tembaga 125MPa
,Pipa Baja Paduan C71500

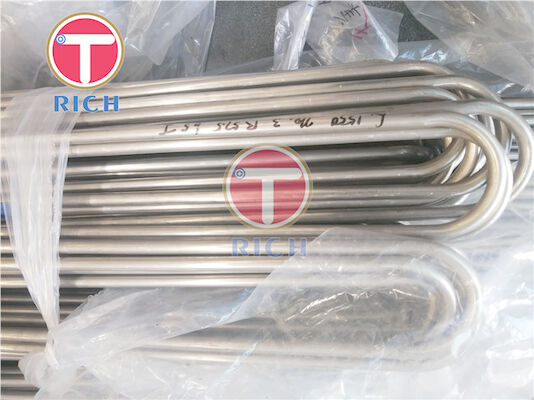

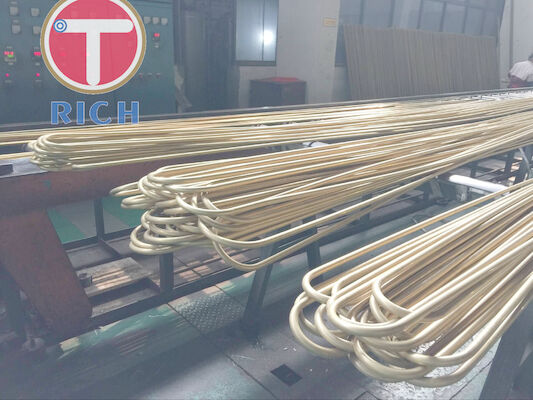

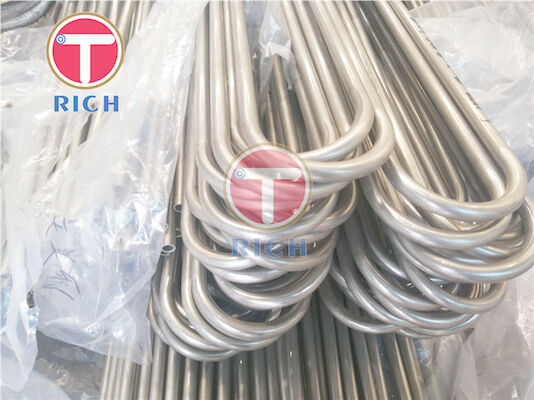

ASTM B111 C71500 Tembaga-Nikel U-Tube Evaporasi yang Ditingkatkan – Kekuatan Luluh Minimum 125 MPa
U-tube evaporasi yang ditingkatkan ASTM B111 C71500 adalah tabung perpindahan panas tembaga-nikel 70/30 tanpa sambungan yang ditujukan untuk evaporator, kondensor, dan peralatan pertukaran panas shell-and-tube lainnya. Paduan C71500 mengandung 29,0–33,0% nikel dengan penambahan besi terkontrol dan, dalam kondisi anil O61, memiliki kekuatan tarik minimum 360 MPa dan kekuatan luluh minimum 125 MPa sesuai persyaratan ASTM B111. ASTM B111 mencakup tabung kondensor dan penukar panas tembaga dan paduan tembaga tanpa sambungan hingga diameter luar 80 mm.
Untuk u-tube evaporasi yang ditingkatkan, tabung dasar diproduksi sesuai persyaratan ASTM B111/B111M, sementara radius tikungan U, panjang kaki lurus, profil peningkatan, panjang ujung yang tidak ditingkatkan, dan toleransi dimensi untuk bagian yang ditingkatkan harus ditentukan pada gambar tabung yang disetujui pembeli. C71500 secara teknis adalah paduan tembaga-nikel daripada grade baja paduan.
Spesifikasi
| Item | Spesifikasi |
|---|---|
| Produk | U-Tube Evaporasi yang Ditingkatkan Tanpa Sambungan |
| Bahan | Paduan Tembaga-Nikel |
| Standar | ASTM B111/B111M |
| Grade UNS | C71500 |
| Tipe Paduan | Tembaga-Nikel 70/30 |
| Proses Manufaktur | Tanpa Sambungan, Ditarik Dingin, Dianil, Dibentuk U |
| Diameter Luar | Hingga 80 mm di bawah ASTM B111; ukuran proyek umum yang diproduksi sesuai gambar |
| Ketebalan Dinding | Biasanya 0,5–3,4 mm, tergantung pada OD dan spesifikasi proyek |
| Panjang | 1–12 m, dapat disesuaikan |
| Radius Tikungan U | Sesuai gambar pembeli |
| Panjang Kaki Lurus | Sesuai desain penukar panas |
| Toleransi OD | Sesuai tabel dimensi ASTM B111; toleransi bervariasi dengan OD dan ketebalan dinding |
| Toleransi Ketebalan Dinding | Sesuai tabel dimensi ASTM B111 |
| Kelurusan | Bagian lurus dikontrol sesuai ASTM B111 / persyaratan pembelian yang disepakati |
| Kondisi Permukaan | Halus, bersih, bebas dari cacat yang merusak; geometri permukaan yang ditingkatkan sesuai gambar yang disetujui |
| Temper | O61 Dianil; HR50 ditarik dan diregangkan tersedia jika ditentukan |
| Kekuatan Tarik O61 | ≥360 MPa |
| Kekuatan Luluh O61 | ≥125 MPa |
| Persyaratan Ekspansi | Peningkatan 30% pada OD asli untuk C71500 O61 |
| Ukuran Butir Anil | 0,010–0,045 mm |
| Pemeriksaan Non-Destruktif | Pemeriksaan arus eddy pada setiap tabung; pengujian hidrostatik atau pneumatik dapat ditentukan sebagaimana diizinkan oleh standar |
ASTM B111 menentukan proses produksi termasuk ekstrusi, penarikan, anil, pelurusan, dan pemotongan, dan memerlukan kontrol pemeriksaan kimia, mekanik, kinerja, dan non-destruktif.
Fitur Utama
1. Kekuatan Luluh Minimum 125 MPa yang Ditentukan
C71500 dalam temper anil O61 memiliki kekuatan tarik minimum 360 MPa dan kekuatan luluh minimum 125 MPa, diukur dengan metode perpanjangan di bawah beban 0,5% yang ditentukan oleh ASTM B111. Kombinasi ini memberikan kekuatan yang cukup sambil mempertahankan daktilitas yang diperlukan untuk operasi ekspansi tabung dan pembentukan U.
2. Kimia Tembaga-Nikel 70/30 yang Terkontrol
C71500 mengandung 29,0–33,0% Ni, 0,40–1,0% Fe, maksimum 1,0% Mn, maksimum 1,0% Zn, dan maksimum 0,05% Pb, dengan tembaga sebagai sisanya. Kandungan nikel dan besi yang terkontrol sangat relevan ketika tabung beroperasi dengan air laut atau media pendingin lain yang mengandung klorida.
3. Kemampuan Ekspansi 30% dalam Temper O61
ASTM B111 menentukan ekspansi 30% dari diameter luar tabung asli untuk C71500 yang dianil. Ini adalah parameter penerimaan penting untuk tabung yang selanjutnya harus diperluas secara mekanis ke dalam tubesheet.
4. Struktur Butir Rekristalisasi yang Terkontrol
Untuk tabung C71500 yang dianil, ASTM B111 memerlukan rekristalisasi yang seragam dan lengkap, dengan ukuran butir rata-rata antara 0,010 dan 0,045 mm. Struktur butir dievaluasi secara mikroskopis sesuai dengan ASTM E112.
5. Pemeriksaan Arus Eddy Individual
Setiap tabung ASTM B111 diwajibkan untuk menjalani pemeriksaan arus eddy kecuali jika pengujian tekanan alternatif yang diizinkan ditentukan. ASTM E243 menyediakan prosedur pemeriksaan elektromagnetik untuk mendeteksi ketidaksesuaian yang dapat memengaruhi kinerja layanan tabung.
Keunggulan Kami
1. Kontrol Kinerja Ekspansi Tubesheet
Kekhawatiran utama bagi produsen kondensor dan evaporator adalah apakah tabung dapat diperluas ke dalam tubesheet tanpa pecah, pengerasan kerja yang berlebihan, atau penyegelan yang tidak konsisten.
Untuk tabung C71500 O61, kontrol material didasarkan pada sifat mekanik minimum ASTM B111 sebesar 360 MPa kekuatan tarik dan 125 MPa kekuatan luluh, bersama dengan persyaratan ekspansi 30% yang ditentukan. Struktur butir anil juga dikontrol dalam 0,010–0,045 mm. Parameter ini memberikan kriteria penerimaan objektif sebelum tabung memasuki operasi perakitan tubesheet.
2. Inspeksi Seluruh Panjang Tabung Sebelum Fabrikasi
Ketidaksesuaian longitudinal kecil, cacat penarikan, dan ketidaksempurnaan dinding lokal adalah kekhawatiran pengadaan kritis karena satu tabung bocor dapat memerlukan penghentian atau penyumbatan setelah komisioning penukar panas.
Setiap tabung dapat dikenakan pemeriksaan arus eddy sesuai dengan ASTM B111 dan ASTM E243. Pengujian hidrostatik atau pneumatik juga dapat ditentukan jika berlaku. Catatan inspeksi, identifikasi panas, analisis kimia, hasil dimensi, dan data sifat mekanik dapat dimasukkan ke dalam dokumentasi uji pabrik untuk ketertelusuran.
3. Dimensi U-Bend dan Permukaan yang Ditingkatkan Dikontrol oleh Gambar
ASTM B111 mendefinisikan tabung tanpa sambungan dasar tetapi tidak menetapkan satu geometri universal untuk permukaan evaporasi yang ditingkatkan atau u-bend yang sudah jadi. Untuk alasan ini, produksi harus dikontrol dari gambar teknis yang disetujui yang mendefinisikan OD, ketebalan dinding, ketinggian dan pitch peningkatan, panjang ujung polos, radius tikungan U, jarak kaki, titik tangen, panjang total yang dikembangkan, dan toleransi dimensi.
Ini menghindari memperlakukan geometri peningkatan sebagai persyaratan ASTM B111 generik dan memberikan kriteria inspeksi yang terukur kepada produsen penukar panas untuk penyisipan tabung, perakitan bundel, dan penentuan posisi tubesheet.
Standar Pelaksanaan
| Sistem Standar | Standar yang Berlaku / Referensi | Cakupan |
|---|---|---|
| ASTM | ASTM B111/B111M | Tabung kondensor, evaporator, dan penukar panas tembaga dan paduan tembaga tanpa sambungan |
| ASME | ASME SB-111 | Spesifikasi material peralatan bertekanan berdasarkan persyaratan ASTM B111 |
| EN | EN 12451 | Tabung paduan tembaga bulat tanpa sambungan untuk penukar panas |
| JIS | JIS H3300 | Pipa dan tabung tembaga dan paduan tembaga tanpa sambungan |
| GB | GB/T 8890 | Tabung paduan tembaga tanpa sambungan untuk kondensor dan penukar panas |
| GOST | Standar GOST untuk tabung kondensor tembaga-nikel harus dipilih berdasarkan paduan yang ditentukan dan persyaratan dimensi | Diperlukan kesetaraan spesifik kontrak |
Aplikasi
Bundel U-Tube Evaporator Desalinasi Air Laut Multi-Efek
U-tube evaporasi yang ditingkatkan C71500 dapat digunakan dalam bundel tabung evaporator desalinasi air laut multi-efek. Bahan dasar tembaga-nikel memberikan integritas tabung perpindahan panas yang diperlukan, sementara permukaan evaporasi yang ditingkatkan meningkatkan area perpindahan panas efektif dan mendorong pendidihan refrigeran atau fluida proses di sisi tabung yang dirancang.
Untuk aplikasi ini, gambar pengadaan harus mendefinisikan panjang bagian yang ditingkatkan, bagian ujung polos yang diperlukan untuk ekspansi tubesheet, radius tikungan U, jarak kaki, ovalitas yang diizinkan setelah pembengkokan, dan persyaratan inspeksi.
Komposisi Kimia
| Grade UNS | Cu | Ni termasuk Co | Fe | Mn | Zn | Pb Maks. | Al | As | Cr / Lainnya |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | Sisa | 29,0–33,0 | 0,40–1,0 | Maks. 1,0 | Maks. 1,0 | 0,05 | — | — | — |
| C70600 | Sisa | 9,0–11,0 | 1,0–1,8 | Maks. 1,0 | Maks. 1,0 | 0,05 | — | — | — |
| C71640 | Sisa | 29,0–32,0 | 1,7–2,3 | 1,5–2,5 | Maks. 1,0 | 0,05 | — | — | C maks. 0,06; S maks. 0,03 |
| C72200 | Sisa | 15,0–18,0 | 0,50–1,0 | Maks. 1,0 | Maks. 1,0 | 0,05 | — | — | Cr 0,30–0,70; Si maks. 0,03; Ti maks. 0,03 |
| C68700 | 76,0–79,0 | — | Maks. 0,06 | — | Sisa | 0,07 | 1,8–2,5 | 0,02–0,06 | — |
Sifat Mekanik
| Grade UNS | Temper | Kondisi | Kekuatan Tarik Min. | Kekuatan Luluh Min. | Perpanjangan Min. |
|---|---|---|---|---|---|
| C71500 | O61 | Dianil | 360 MPa | 125 MPa | Tidak ditentukan dalam tabel tarik ASTM B111 |
| C70600 | O61 | Dianil | 275 MPa | 105 MPa | Tidak ditentukan dalam tabel tarik ASTM B111 |
| C71640 | O61 | Dianil | 435 MPa | 170 MPa | Tidak ditentukan dalam tabel tarik ASTM B111 |
| C72200 | O61 | Dianil | 310 MPa | 110 MPa | Tidak ditentukan dalam tabel tarik ASTM B111 |
| C68700 | O61 | Dianil | 345 MPa | 125 MPa | Tidak ditentukan dalam tabel tarik ASTM B111 |
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa berdagang.
T: Berapa lama waktu pengiriman Anda?
A: Umumnya, 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
tergantung pada kuantitas.
T: Apakah Anda menyediakan sampel? gratis atau tambahan?
A: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
