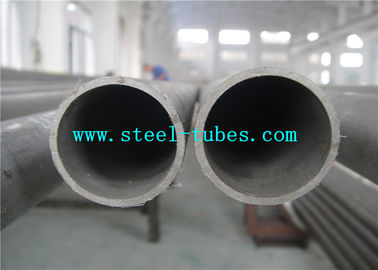

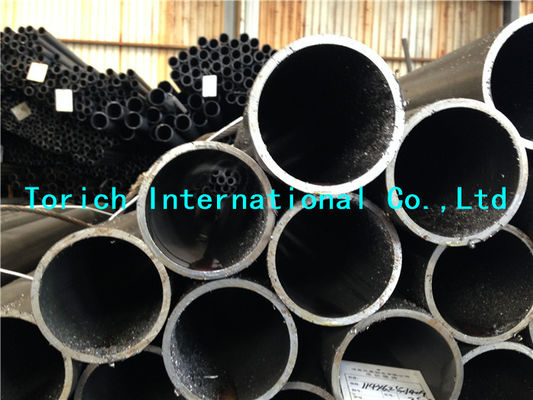

ASTM A672 Heat Exchanger Boiler Steel Tube untuk Layanan Tekanan Tinggi
Rentang Ukuran
OD≥400mm
WT≤75mm
Spesifikasi Plat
| Kelas Pipa |
Jenis Baja |
Spesifikasi ASTM |
| Tidak. |
Kelas |
| A45 |
pelat karbon |
A285 / A285M |
SEBUAH |
| A50 |
pelat karbon |
A285 / A285M |
B |
| A55 |
pelat karbon |
A285 / A285M |
C |
| B60 |
karbon lempeng, mati |
A515 / A515M |
60 |
| B65 |
karbon lempeng, mati |
A515 / A515M |
65 |
| B70 |
karbon lempeng, mati |
A515 / A515M |
70 |
| C55 |
lempengan karbon, mati, butiran halus |
A516 / A516M |
55 |
| C60 |
lempengan karbon, mati, butiran halus |
A516 / A516M |
60 |
| C65 |
lempengan karbon, mati, butiran halus |
A516 / A516M |
65 |
| C70 |
lempengan karbon, mati, butiran halus |
A516 / A516M |
70 |
| D70 |
mangan-silikon-dinormalisasi |
A537 / A537M |
Cl-1 |
| D80 |
mangan-silikon-Q & T |
A537 / A537M |
Cl-2 |
| H75 |
mangan-molibdenum-dinormalisasi |
A302 / A302M |
SEBUAH |
| H80 |
mangan-molibdenum-dinormalisasi |
A302 / A302M |
B, C atau D |
| J80 |
mangan-molibdenum-Q & T |
A533 / A533M |
Cl-1B |
| J90 |
mangan-molibdenum-Q & T |
A533 / A533M |
Cl-2B |
| J100 |
mangan-molibdenum-Q & T |
A533 / A533M |
Cl-3B |
| L65 |
molibdenum |
A204 / A204M |
SEBUAH |
| L70 |
molibdenum |
A204 / A204M |
B |
| L75 |
molibdenum |
A204 / A204M |
C |
| N75 |
mangan-silikon |
A299 / A299M |
SEBUAH |
Tes
Uji Ketegangan, Uji Tekuk Dilas dengan Panduan Melintang, Uji Tekanan
Dokumen yang Dirujuk
Standar ASTM:
Spesifikasi A20 / A20M untuk Persyaratan Umum Pelat Baja untuk Kapal Bertekanan
A370 Metode Uji dan Definisi untuk Pengujian Mekanis Produk Baja
A435 / A435M Spesifikasi untuk Pemeriksaan Lurus-Beam Ultrasonik Pelat Baja
Spesifikasi A530 / A530M untuk Persyaratan Umum untuk Karbon Khusus dan Pipa Baja Paduan
A5771A577M Spesifikasi untuk Pemeriksaan Balok Sudut Ultrasonik Pelat Baja
Spesifikasi A578 / A578M untuk Pemeriksaan Ultrasonik Balok Lurus pada Pelat Baja Gulung untuk Aplikasi Khusus
E109 Metode untuk Inspeksi Partikel Magnetik Serbuk Kering;Digantikan oleh E 709 (Ditarik 1981) 4
E138 Metode untuk Inspeksi Partikel Magnetik Basah;Digantikan oleh E 709 (Ditarik 1981) 4
E110 Metode Uji untuk Kekerasan Indentasi Logam Bahan oleh Penguji Kekerasan Portabel
E165 Praktik untuk Pemeriksaan Penetran Cair untuk Industri Umum
Panduan E709 untuk Pengujian Partikel Magnetik
2.1.1 Spesifikasi Plat Baja (Tabel 1)
Spesifikasi A204 / A204M untuk Pelat Bejana Tekan, Baja Paduan, Molibdenum
Spesifikasi A285 / A285M untuk Pelat Bejana Tekan, Baja Karbon, Kekuatan Tarik Rendah dan Menengah
A299 / A299M Spesifikasi Pelat Bejana Tekan, Baja Karbon, Silikon Mangan
Spesifikasi A302 / A302M untuk Pelat Bejana Tekan, Baja Paduan, Mangan-Molibdenum dan Mangan-Molibdenum-Nikel
Spesifikasi A515 / A515M untuk Pelat Bejana Tekan, Baja Karbon, untuk Layanan Suhu Menengah dan Lebih Tinggi
Spesifikasi A516 / A516M untuk Pelat Bejana Tekan, Baja Karbon, untuk Layanan Suhu Sedang dan Rendah
Spesifikasi A533 / A533M untuk Pelat Bejana Tekan, Baja Paduan, Quenched and Tempered, Manganese-Molybdenum and Manganese-Molybdenum-Nickel
A537 / A537M Spesifikasi Pelat Bejana Tekan, Diperlakukan Panas, Baja Silikon Karbon-Mangan
Persyaratan tambahan
1. Tes Ketegangan dan Tikungan
2. Charpy V-Notch Test (Untuk pipa dengan ketebalan dinding nominal 1/2 in. [13mm] dan lebih besar)
3. Uji Kekerasan
4. Analisis Produk
5. Metalografi
6. Pemeriksaan Partikel Magnetik Logam Dasar
7. Pemeriksaan Partikel Magnetik Logam Las
8. Pemeriksaan Penetran Cairan Logam Dasar
9. Pemeriksaan Penetran Cairan Logam Las
10. Pemeriksaan Ultrasonik Balok Lurus pada Plat Datar-UT1
11. Pemeriksaan Ultrasonik Balok Lurus pada Plat Datar-UT2
12. Pemeriksaan Ultrasonik Sudut-Sudut (Plat Kurang dari 2 in. Tebal [50mm]) -UT3
