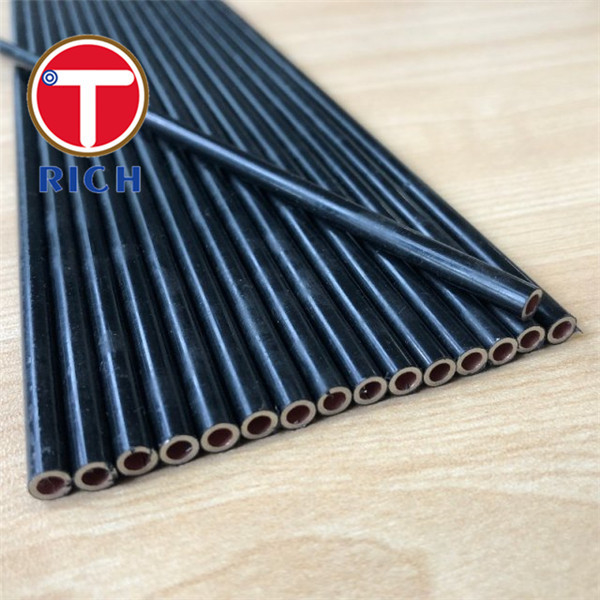

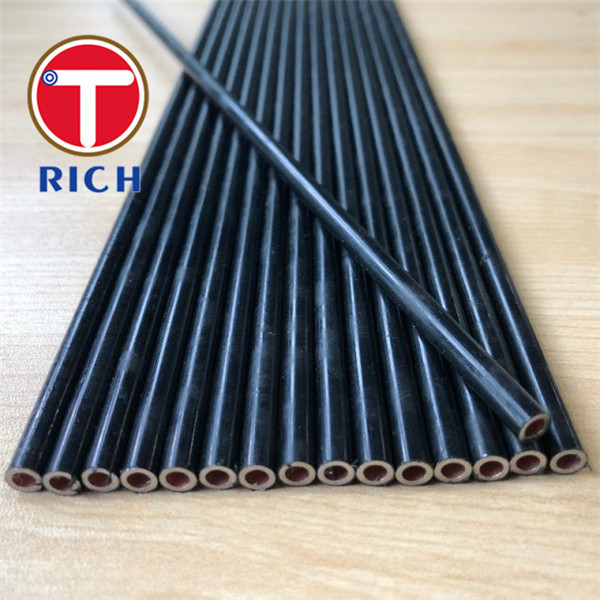

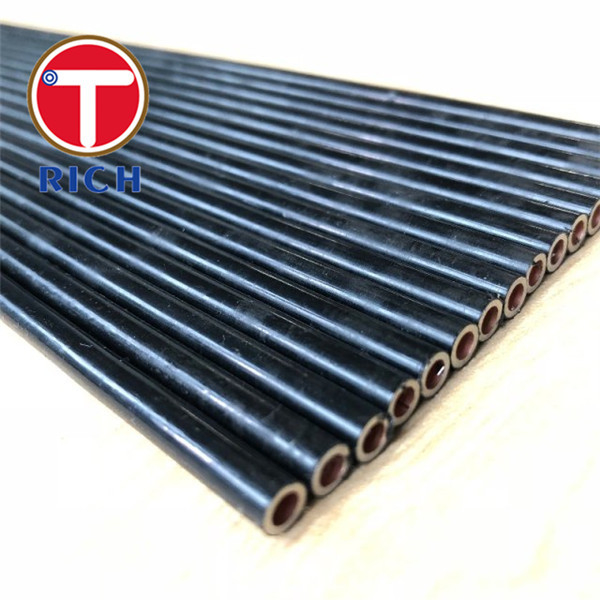

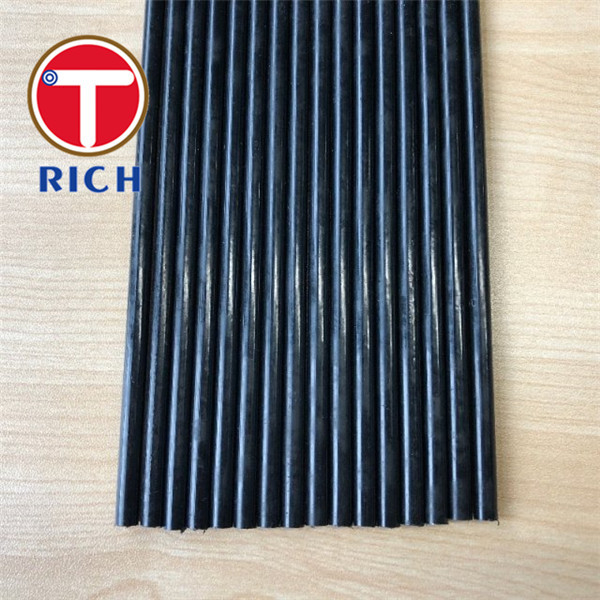

Tabung Bundy Baja Otomotif Standar SAE J527 Dilapisi Nilon PA12 OD 4,76 mm untuk Sistem Rem Udara

Tabung Bundy berlapis nilon PA12 SPCC 4.76 x 0.7 mm adalah tabung baja karbon rendah yang disolder berdinding ganda yang dirancang untuk aplikasi saluran rem dan fluida otomotif yang membutuhkan kontrol dimensi yang ketat, kemampuan pembentukan dingin yang baik, dan perlindungan korosi eksternal yang ditingkatkan.

Untuk produk ini, SAE J527 adalah referensi yang relevan secara teknis untuk tubing baja karbon rendah berdinding ganda yang disolder. Penunjukan SAE J1625 yang ditampilkan pada beberapa halaman produk lama tidak boleh digunakan sebagai standar tubing karena SAE J1625 mencakup pemutus sirkuit tugas berat daripada tubing otomotif. SAE J527 secara khusus mencakup tubing baja karbon rendah berdinding ganda yang disolder untuk aplikasi otomotif, hidrolik, pendingin, pembengkokan, pelekukan, pembentukan, dan serupa.

Konstruksi tipikal terdiri dari strip baja karbon rendah yang digulung dingin yang dibentuk menjadi tabung berdinding ganda, disolder tembaga di sepanjang antarmuka yang tumpang tindih, diikuti oleh lapisan perlindungan korosi logam dan lapisan nilon PA12 eksternal. Ukuran OD 4,76 mm setara dengan ukuran tubing otomotif 3/16 inci yang banyak digunakan.

Untuk tubing nominal 4,76 mm, data dimensi SAE J527 yang diterbitkan memberikan toleransi OD ±0,08 mm dan ketebalan dinding dasar sekitar 0,71 mm dengan toleransi ±0,08 mm. Dimensi lain dapat ditetapkan berdasarkan kesepakatan antara pemasok dan pembeli.

• Konstruksi Dinding Ganda Disolder: Tabung diproduksi dari strip baja karbon rendah yang digulung menjadi dua dinding yang tumpang tindih dan disolder menjadi struktur tubular terintegrasi. Desain dinding ganda memberikan ketahanan yang lebih besar terhadap cacat sambungan lokal daripada tabung las dinding tunggal konvensional dan mempertahankan kemampuan pembentukan yang baik untuk perutean saluran otomotif. SAE J527 secara khusus membahas tabung baja karbon rendah berdinding ganda yang disolder yang cocok untuk operasi pembengkokan, pelekukan, penggulungan, dan pembentukan.
• Dimensi Terkontrol 4.76 x 0.7 mm: Untuk ukuran 4,76 mm, target dimensi normal adalah: Diameter luar: 4,76 mm, Toleransi OD: ±0,08 mm, Ketebalan dinding: sekitar 0,70-0,71 mm, Toleransi dinding: ±0,08 mm. Toleransi ini penting untuk penyisipan fitting tabung yang berulang, geometri pelekukan, dan operasi pembengkokan otomatis.
• Penghalang Korosi Eksternal PA12: PA12 menyediakan penghalang termoplastik yang relatif rendah penyerapan kelembapannya di atas sistem lapisan logam. Untuk tubing otomotif, lapisan ini dimaksudkan untuk mengurangi paparan langsung substrat baja terhadap kelembapan jalan, kontaminasi klorida, abrasi, dan benturan batu. Lapisan PA12 setebal 150-200 µm dapat ditentukan jika diperlukan ketebalan lapisan yang lebih besar.
• Kemampuan Pembentukan Dingin yang Baik: Strip tipe SPCC baja karbon rendah memberikan daktilitas yang diperlukan selama pembentukan tabung. Tubing tipe SAE J527 yang sudah jadi dimaksudkan untuk aplikasi yang melibatkan pembengkokan dan pelekukan daripada untuk digunakan sebagai tabung struktural yang kaku. SAE mendeskripsikan tubing J527 sebagai cocok untuk pembengkokan, pelekukan, penggulungan, dan pembentukan.
• Kemampuan Saluran Tekanan: Data industri yang diterbitkan untuk tubing berdinding ganda disolder 4,76 x 0,7 mm menunjukkan nilai tekanan pecah di atas 100 MPa dalam kondisi pengujian tertentu. Nilai tekanan yang dijamin sebenarnya harus dikonfirmasi terhadap kondisi tabung pembeli, sistem lapisan, persiapan ujung, dan spesifikasi pengujian yang berlaku.

Untuk pembelian otomotif profesional, durasi semprot garam saja tidak cukup. Kinerja korosi bergantung pada persiapan substrat, lapisan logam, lapisan konversi, adhesi PA12, ketebalan lapisan, perlindungan tepi potong, dan prosedur pengujian aktual.

Oleh karena itu, spesifikasi produksi kami dapat mendefinisikan: Ketebalan lapisan PA12: biasanya 150-200 µm jika diperlukan, inspeksi lapisan berkelanjutan, verifikasi adhesi lapisan, inspeksi cacat permukaan, penerimaan semprot garam sesuai metode pengujian OEM atau laboratorium yang disepakati bersama, kriteria penerimaan karat putih dan karat merah yang ditentukan secara terpisah.

Ini menghindari memperlakukan nilai nominal "2000 jam" sebagai properti universal yang independen dari metode pengujian.

Fitting otomotif sensitif terhadap OD tabung, ketebalan lapisan, dan ovalitas lokal. Ketebalan lapisan yang berlebihan atau lapisan yang tidak merata dapat mengganggu klip, konektor, dan alat pembentuk ujung.

Oleh karena itu, tabung baja 4,76 mm dikontrol secara dimensi sebelum pelapisan, sementara ketebalan lapisan dipantau secara terpisah. Jika ujung tabung dimaksudkan untuk fitting pelekukan atau konektor khusus, bagian ujung bebas lapisan atau yang disiapkan khusus dapat dipasok sesuai persyaratan gambar.

Referensi dimensi SAE J527 untuk tubing 4,76 mm menggunakan toleransi OD ±0,08 mm, memberikan dasar dimensi yang jelas untuk inspeksi masuk.

Spesifikasi pembelian tidak boleh hanya mengandalkan nama "SPCC." Kimia baja masuk, sifat mekanik tabung jadi, dan pengujian pembentukan tabung harus dikontrol secara terpisah.

Item inspeksi yang direkomendasikan meliputi: Sertifikat material untuk strip gulungan dingin, uji tarik tabung jadi jika diperlukan, uji pelekukan atau ekspansi, uji perataan, inspeksi pembengkokan 180° jika ditentukan, uji kebocoran atau tekanan, inspeksi OD dan ketebalan dinding, inspeksi ketebalan dan adhesi lapisan.

Pendekatan ini lebih andal daripada mengasumsikan bahwa kimia grade lembaran saja menentukan kinerja tabung jadi.

Jalur Sasis Rem Udara Kendaraan Komersial

Aplikasi spesifik adalah saluran udara baja tetap yang dialirkan di sepanjang sasis truk atau trailer di antara komponen sistem udara.

Tabung Bundy berlapis PA12 4,76 mm dapat digunakan di mana saluran logam kaku yang ringkas memerlukan: Geometri perutean yang terkontrol, ketahanan terhadap percikan jalan dan paparan klorida, pemasangan yang aman dengan klip kendaraan, tikungan yang dibentuk dingin, koneksi yang andal ke fitting otomotif yang sesuai.

Peringkat tekanan yang tepat, rentang suhu, desain koneksi, dan kesesuaian peraturan harus ditetapkan oleh produsen kendaraan untuk sistem rem udara yang lengkap.
