BS 3059 Gr 360 Tabung Penukar Panas Baja Karbon, Tabung Mulus Panas Selesai
Rincian produk
high carbon steel tube
,Penukar panas tabung

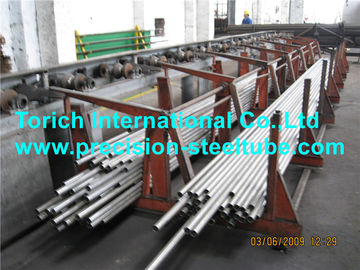

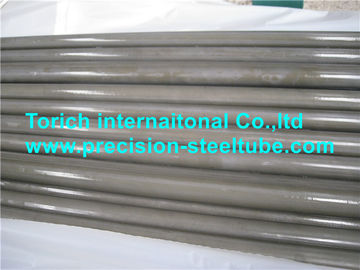

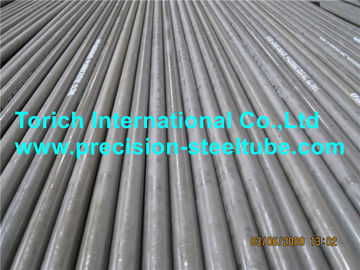

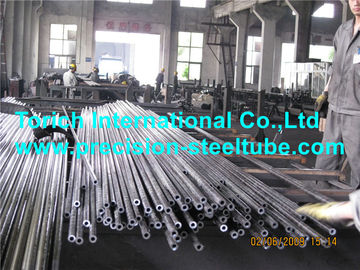

Tabung Penukar Panas Baja Karbon BS 3059 Gr 360, Tabung Seamless Selesai Panas
Tabung penukar panas baja karbon BS 3059 Gr 360 adalah tabung seamless yang diselesaikan panas yang ditujukan untuk layanan boiler, superheater, dan perpindahan panas yang memerlukan kimia terkontrol, integritas tekanan, dan kinerja suhu tinggi. Grade 360 adalah grade baja karbon rendah yang secara historis ditentukan dalam BS 3059 Bagian 2, dengan rentang kekuatan tarik 360–500 MPa, kekuatan luluh minimum 235 MPa, dan perpanjangan minimum 24%.
Untuk pembuatan penukar panas, konstruksi seamless menghilangkan sambungan las longitudinal dan memberikan ketahanan tekanan yang seragam di sekeliling lingkar tabung. Penyelesaian panas juga membuat produk cocok untuk ukuran produksi yang relatif besar dan untuk operasi selanjutnya seperti pemotongan, pembengkokan, pengembangan, dan perakitan tabung-ke-tubesheet.
BS 3059 adalah spesifikasi Inggris warisan. BS 3059-2:1990 ditarik pada tahun 2002; untuk proyek baru, pembeli umumnya meninjau standar tabung tekanan saat ini seperti BS EN 10216-2:2024 bersama dengan spesifikasi desain peralatan asli sebelum menyetujui substitusi.
Spesifikasi
| Item | Spesifikasi |
|---|---|
| Produk | Tabung Penukar Panas Baja Karbon |
| Bahan | Baja Karbon |
| Standar | BS 3059 Bagian 2 |
| Grade | Grade 360 |
| Proses Manufaktur | Seamless Selesai Panas |
| Diameter Luar | 5–420 mm, tergantung rute produksi dan pesanan |
| Ketebalan Dinding | 0,5–50 mm, tergantung kombinasi OD/WT |
| Panjang | 1–12 m, panjang potong khusus tersedia |
| Toleransi OD Khas | Sesuai kelas toleransi BS 3059-2 yang dipesan; Kelas S2 umumnya ±0,75% dari OD, minimum ±0,30 mm |
| Toleransi Ketebalan Dinding Khas | Kelas S2 umumnya ±10% |
| Kelurusan | Deviasi maksimum biasanya 1 mm per 1000 mm panjang pengukur |
| Kondisi Permukaan | Selesai panas, hitam/polos; peledakan tembakan, minyak pencegah karat, atau perlindungan lain tersedia berdasarkan kesepakatan |
| Ujung Tabung | Ujung potong persegi polos; penghilangan gerinda atau beveling tersedia |
| Perlakuan Panas | Grade 360 yang diselesaikan panas dapat dipasok dalam kondisi diselesaikan panas; Grade 360 yang diselesaikan dingin biasanya dinormalisasi pada 880–940°C |
| Inspeksi | Inspeksi visual dan dimensional; verifikasi kimia dan mekanik |
| Uji Integritas Tekanan | Pengujian kebocoran hidrostatik atau non-destruktif yang berlaku sesuai dengan persyaratan inspeksi yang disepakati |
| Sertifikat Inspeksi | Sertifikat Uji Pabrik tersedia sesuai spesifikasi pembelian |
Karakteristik Utama
Kimia karbon rendah terkontrol: Grade 360 membatasi karbon hingga maksimum 0,17%, dengan mangan terkontrol pada 0,40–0,80% dan silikon pada 0,10–0,35%. Tingkat karbon yang relatif moderat mendukung pembentukan tabung, pembengkokan, dan fabrikasi sambil mempertahankan sifat tarik yang ditentukan.
Kekuatan mekanik yang ditentukan: Kekuatan tarik yang ditentukan adalah 360–500 MPa, kekuatan luluh minimum adalah 235 MPa, dan perpanjangan minimum adalah 24%. Nilai-nilai ini penting saat menghitung pengembangan tabung, deformasi pembengkokan, dan kemampuan menahan tekanan.
Fosfor dan sulfur terbatas: Baik fosfor maupun sulfur dibatasi hingga maksimum 0,035%. Mengontrol elemen sisa ini penting untuk menjaga kebersihan baja dan mengurangi risiko penurunan daktilitas selama pembentukan tabung.
Batas tekanan seamless: Manufaktur seamless yang diselesaikan panas memberikan dinding tabung yang kontinu tanpa sambungan las longitudinal, membuat tabung cocok untuk peralatan perpindahan panas yang menahan tekanan di mana konsistensi material melingkar diperlukan.
Kontrol dimensional untuk pemasangan tabung: Kontrol dimensional BS 3059 memungkinkan OD, ketebalan dinding, kelurusan, dan panjang potong ditentukan untuk kompatibilitas dengan lubang tubesheet, pelat pendukung, dan operasi pembengkokan tabung.
Keunggulan Kami
1. Bagaimana ketertelusuran material dikontrol untuk tabung penukar panas pengganti?
Untuk pemeliharaan boiler dan penukar panas, salah satu risiko pembelian utama adalah mencampur tabung dari batch yang berbeda atau memasok material yang kimia aktualnya tidak dapat dilacak ke grade yang dipesan.
Setiap batch produksi dapat dikontrol berdasarkan nomor batch dan dihubungkan dengan hasil analisis kimia dan uji mekanik yang sesuai. Dokumentasi inspeksi dapat mengidentifikasi standar, grade, nomor batch, dimensi, rute manufaktur, dan hasil uji sehingga tabung dapat dilacak dari bahan baku hingga bundel jadi.
2. Bagaimana OD dan ketebalan dinding dikontrol untuk pengembangan tubesheet?
Produsen penukar panas sangat prihatin dengan variasi OD yang berlebihan, eksentrisitas dinding, dan penipisan dinding lokal karena kondisi ini secara langsung memengaruhi pengembangan mekanis, pengembangan hidrolik, dan penyegelan tubesheet.
Oleh karena itu, OD dan ketebalan dinding dapat diperiksa di beberapa posisi di sepanjang tabung daripada hanya di ujung tabung. Untuk pesanan yang memerlukan kesesuaian tubesheet yang ketat, kelas toleransi OD yang diperlukan, toleransi dinding, dan metode pengukuran harus dinyatakan pada pesanan pembelian sebelum produksi.
3. Bagaimana kualitas tabung diverifikasi sebelum pengiriman?
Penampilan visual saja tidak cukup untuk tabung layanan tekanan. Pembeli profesional biasanya memerlukan konfirmasi kimia, sifat mekanik, dimensi, dan integritas tekanan.
Inspeksi dapat mencakup analisis kimia, pengujian tarik, pengukuran dimensional, inspeksi kelurusan, inspeksi permukaan visual, dan pengujian kebocoran hidrostatik atau non-destruktif yang berlaku. Pemeriksaan ultrasonik atau arus eddy tambahan dapat disepakati jika diperlukan oleh spesifikasi proyek.
Standar Pelaksanaan
Standar berikut mencakup aplikasi tabung boiler, tekanan, atau penukar panas yang serupa. Mereka harus diperlakukan sebagai keluarga spesifikasi yang sebanding daripada padanan grade-untuk-grade otomatis.
| Sistem Standar | Standar Khas | Deskripsi |
|---|---|---|
| BS | BS 3059-2 | Tabung boiler dan superheater baja karbon, paduan, dan tahan karat dengan sifat suhu tinggi yang ditentukan |
| ASTM | ASTM A210/A210M | Tabung boiler dan superheater baja karbon sedang seamless |
| EN | EN 10216-2 | Tabung baja paduan dan non-paduan seamless untuk keperluan tekanan dengan sifat suhu tinggi yang ditentukan |
| JIS | JIS G 3461 | Tabung baja karbon untuk boiler dan penukar panas |
| GB | GB/T 5310 | Tabung dan pipa baja seamless untuk boiler tekanan tinggi |
| GOST | GOST 8731 / GOST 8732 | Persyaratan teknis dan rentang dimensional untuk pipa baja seamless yang dibentuk panas |
Substitusi material antar standar ini harus dikonfirmasi dari komposisi kimia, sifat mekanik suhu kamar, data desain suhu tinggi, dimensi, persyaratan inspeksi, dan kode desain peralatan tekanan.
Aplikasi
Tabung Penukar Panas Umpan Boiler Shell-and-Tube
Tabung seamless BS 3059 Gr 360 yang diselesaikan panas dapat digunakan sebagai elemen perpindahan panas dalam penukar panas umpan boiler shell-and-tube.
Dalam aplikasi ini, air atau cairan proses lain mengalir melalui lubang tabung sementara media pemanas mengalir di sekitar permukaan luar. Oleh karena itu, tabung melakukan tiga fungsi secara bersamaan: menahan tekanan internal, mentransfer panas melalui dinding tabung, dan mempertahankan stabilitas dimensional di mana ia melewati pelat pendukung dan tubesheet.
Untuk aplikasi spesifik ini, spesifikasi pembelian harus mendefinisikan diameter luar, ketebalan dinding, panjang tabung, persyaratan pengembangan tubesheet, persyaratan uji tekanan, dan setiap pemeriksaan non-destruktif tambahan.
Komposisi Kimia
| Grade Baja | C % | Si % | Mn % | P % Maks. | S % Maks. | Cr % | Mo % | Ni % | Lainnya |
|---|---|---|---|---|---|---|---|---|---|
| 360 | ≤0,17 | 0,10–0,35 | 0,40–0,80 | 0,035 | 0,035 | — | — | — | — |
| 440 | 0,12–0,18 | 0,10–0,35 | 0,90–1,20 | 0,035 | 0,035 | — | — | — | — |
| 243 | 0,12–0,20 | 0,10–0,35 | 0,40–0,80 | 0,035 | 0,035 | — | 0,25–0,35 | — | Al ≤0,012 |
| 620-460 | 0,10–0,15 | 0,10–0,35 | 0,40–0,70 | 0,030 | 0,030 | 0,70–1,10 | 0,45–0,65 | — | Al ≤0,020 |
| 622-490 | 0,08–0,15 | ≤0,50 | 0,40–0,70 | 0,030 | 0,030 | 2,00–2,50 | 0,90–1,20 | — | Al ≤0,020 |
Sifat Mekanik
| Grade Baja | Kekuatan Tarik, MPa | Kekuatan Luluh / Bukti Minimum, MPa | Perpanjangan Minimum, % |
|---|---|---|---|
| 360 | 360–500 | 235 | 24 |
| 440 | 440–580 | 245 | 21 |
| 243 | 480–630 | 275 | 22 |
| 620-460 | 460–610 | 180 | 22 |
| 622-490 | 490–640 | 275 | 20 |
Perlakuan Panas dan Kondisi Pengiriman
| Kondisi Grade / Manufaktur | Kondisi Pasokan Akhir | Suhu Perlakuan Panas |
|---|---|---|
| 360 / 440, Seamless Selesai Panas | Selesai Panas | Siklus perlakuan panas terpisah biasanya tidak ditentukan |
| 360 / 440, Seamless Selesai Dingin | Dinormalisasi | 880–940°C |
| 243 | Dinormalisasi | 900–960°C |
| 622-490, Seamless | Dinormalisasi dan Di-tempering | Normalisasi 900–960°C; Temper 680–750°C |
| 629-470, Seamless | Dianil | 850–950°C |
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa berdagang.
T: Berapa lama waktu pengiriman Anda?
A: Umumnya, 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
tergantung pada kuantitas.
T: Apakah Anda menyediakan sampel? gratis atau tambahan?
A: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran≤2000USD, 100% di muka. Pembayaran>=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
