Tipe H/HH Tipe H/HH Tipe H/HH Tipe H/HH
Rincian produk
Tabung Bersirip Efisiensi Termal Tinggi
,Tabung Penukar Panas dengan Keausan Rendah
,Tabung Sirip Tipe H/HH dengan Fouling Rendah
Tipe H/HH Tipe H/HH Tipe H/HH Tipe H/HH

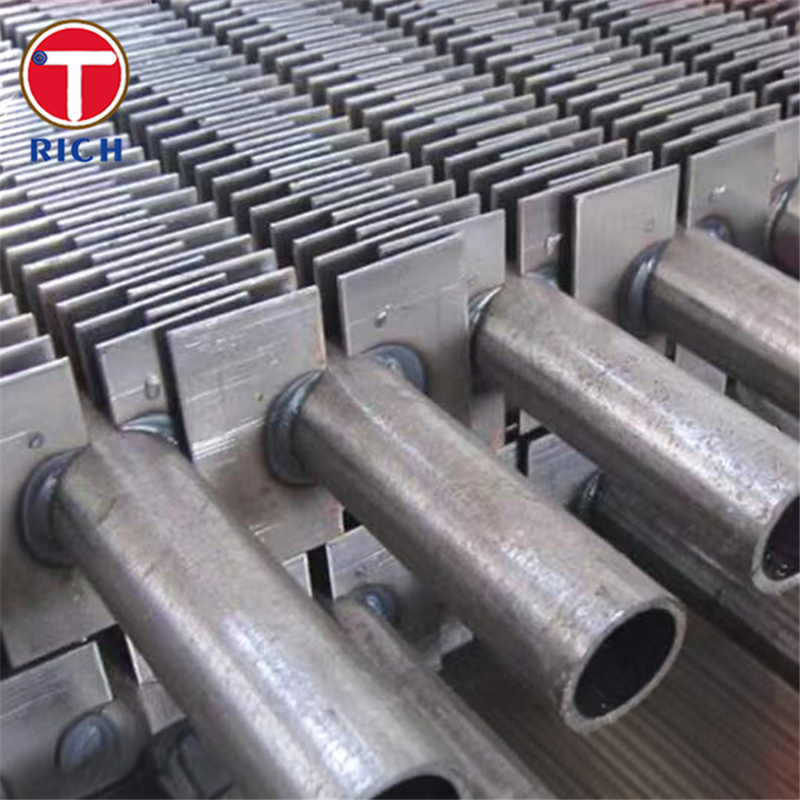

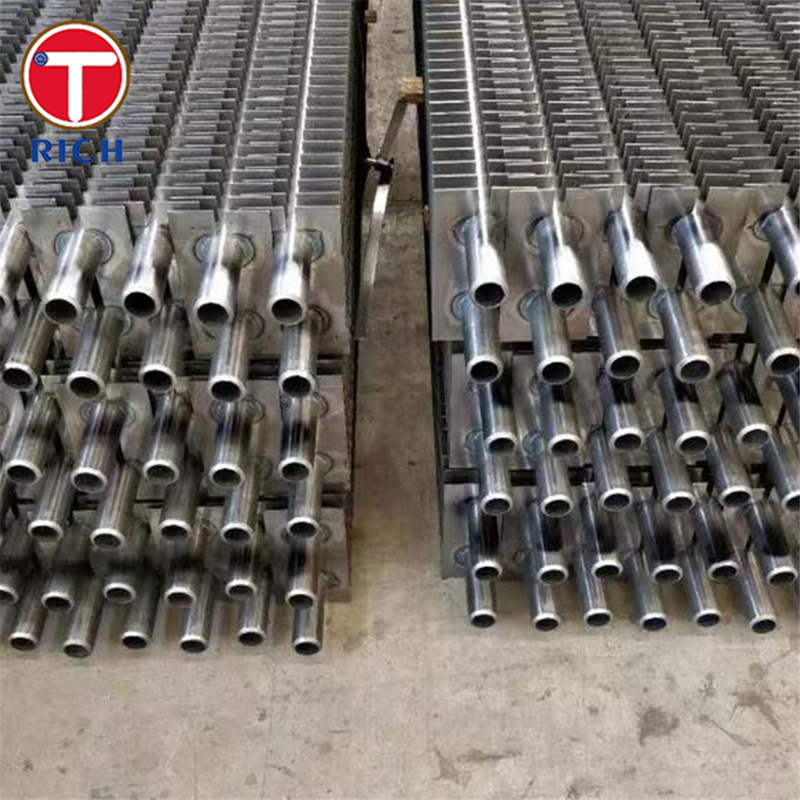

Tipe H/HH tabung bergelombang las frekuensi tinggi adalah persegi panjang (berbentuk H) atau persegi panjang ganda (HH) tabung bergelombang pelat digunakan sebagai kompak, efisiensi tinggi elemen transfer panas di ekonomizer,preheater udara dan penukar panas gas-ke-cairan lainnya. Dua pelat baja dilas dengan tahan ke sisi yang berlawanan dari tabung dasar bulat,Membentuk bagian lintas H yang sangat meningkatkan luas permukaan eksternal sambil menciptakan saluran gas buang lurus dengan penurunan tekanan rendah dan aksesibilitas yang baik untuk meniup jelaga.
Spesifikasi
-
OD tabung dasar:25~63 mm (diameter lainnya atas permintaan)
-
Ketebalan dinding tabung dasar:≥ 3,0 mm untuk layanan boiler
-
Panjang maksimum:hingga sekitar 18 m per tabung (tergantung pada kelas dan batas penanganan)
-
Tinggi sirip:hingga sekitar 200 mm
-
Ketebalan sirip:1.5 ∙ 3,5 mm
-
Jarak sirip (pitch):biasanya 8 ̊30 mm
-
Bahan tabung dasar:Baja karbon, baja rendah paduan, baja paduan Cr-Mo, baja tahan karat austenit
-
Bahan sirip:Baja karbon, baja paduan rendah atau baja tahan karat sesuai dengan kondisi layanan
Keuntungan Utama
-
Efisiensi termal yang tinggi dalam bundel yang kompak
Pinus pelat persegi panjang H/HH menyediakan beberapa kali permukaan pemanasan dari tabung ekonomis polos dengan diameter dan panjang yang sama, memungkinkan bank penukar panas yang jauh lebih kecil dan lebih ringan. -
Pakaiannya rendah, kurang mencemari gas asap ber debu
Tabung sirip tipe H banyak digunakan untuk unit batubara, boiler CFB dan penghematan limbah karena saluran lurus dan area aliran gas yang diperluas membantu mengurangi kecepatan gas,erosi dan deposit abu dibandingkan dengan tabung halus atau spiral-fined. -
Ikatan pin-to-tube berfrekuensi tinggi yang kuat
Pengelasan resistansi frekuensi tinggi otomatis menghasilkan ikatan metalurgi terus menerus di sepanjang tepi sirip dengan zona yang dipengaruhi panas minimal,memberikan kekuatan tarik yang tinggi pada sendi dan ketahanan getaran yang sangat baik, bersepeda termal dan mengembang asap.
Komposisi Kimia
| Kelas | Standar | C (wt%) | Si (wt%) | Mn (wt%) | P max (wt%) | S max (wt%) | Catatan |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06 ¢0.18 | Tidak ditentukan | 0.27 ¢ 0.63 | 0.035 | 0.035 | Tabung penukar panas tanpa jahitan karbon rendah |
| A192 | ASTM A192/A192M | ≤ 0.08 | ≤ 0.25 | 0.30 ¢ 0.60 | 0.035 | 0.025 | Tabung ketel baja karbon untuk layanan tekanan tinggi |
| A210 Gr. A1 | ASTM A210/A210M | ≤ 0.27 | ≥ 0.10 | ≤ 0.93 | 0.035 | 0.035 | Boiler karbon menengah dan tabung superheater tanpa jahitan |
| 20G | GB 5310 | 0.17 ¢ 0.23 | 0.17 ¢ 0.37 | 0.350.65 | 0.025 | 0.015 | Baja tabung ketel tekanan tinggi Cina |
| P235GH | EN 10216-2 (1.0345) | ≤ 0.16 | ≤ 0.35 | ≤ 1.20 | 0.025 | 0.020 | Baja tabung tekanan non-logam untuk suhu tinggi |
Nilai adalah batas analisis tabung dari standar masing-masing; hasil tes pabrik yang sebenarnya biasanya berada dalam kisaran ini.
Sifat Mekanis
| Kelas | Kondisi / Bentuk produk | Kekuatan tarik Rm (MPa) | Kekuatan hasil Re / Rp0.2 (MPa) | Elongasi A (%) |
|---|---|---|---|---|
| A179 | Tabung yang ditarik dingin tanpa jahitan | ≥325 | ≥ 180 | ≥ 35 |
| A192 | Tabung boiler tanpa jahitan | ≥325 | ≈205 (minimal khas) | ≥30 (8 in) / ≥25 (2 in) |
| A210 Gr. A1 | Tabung boiler tanpa jahitan | ≥415 | ≥255 | ≥ 30 |
| 20G | Tabung normal | 410 ¢550 | ≥ 245 | ≥ 24 |
| P235GH | Tabung normalisasi, T ≤ 16 mm | 360 ¢ 500 | ≥235 | ≥ 25 |
Standar yang berlaku
Tabung dasar untuk tabung sirip H/HH biasanya diproduksi untuk:
-
ASTM / ASME:Seri A179, A192, A210, A213 untuk boiler dan tabung penukar panas
-
EN:Kelas EN 10216-2 seperti P235GH, P265GH untuk layanan tekanan pada suhu tinggi
-
GB:GB/T 5310 tabung boiler bertekanan tinggi (misalnya, 20G)
-
JIS / GOST:Kelas boiler dan tabung bertekanan setara seperti yang diminta oleh spesifikasi proyek
Aplikasi Tipikal
-
Pemanas listrik dan industri:penghemat, penghemat suhu rendah, pemanas udara, boiler panas limbah
-
Pemulihan panas limbah:pendingin gas buang pada unit pembakaran batubara, minyak dan limbah, boiler CFB dan tungku proses
-
Sektor proses dan laut:Bagian konveksi pemanas api, pendingin gas proses dan penghematan gas buang laut yang menggunakan gas bersuhu tinggi yang penuh debu
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,
Itu sesuai dengan kuantitasnya.
Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
