KL Fin Tube dengan Desain L-Foot Knurled untuk Efisiensi Transfer Panas Tinggi dan Ketahanan Korosi
Rincian produk
Pipa Sirip KL L-Footed Bertekstur
,Pipa Bersirip Efisiensi Transfer Panas Tinggi
,Tabung penukar panas tahan korosi

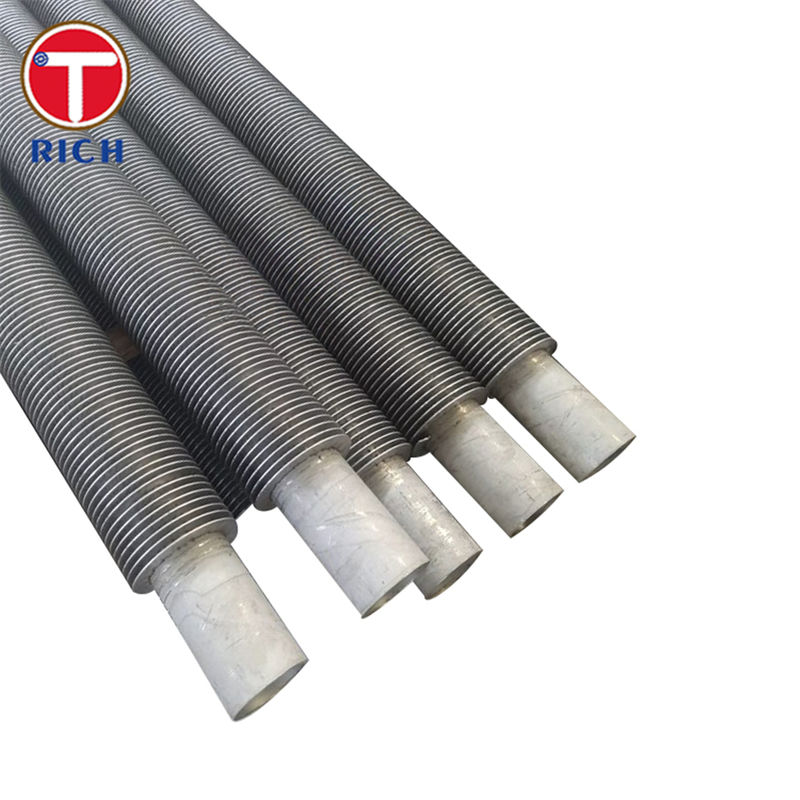

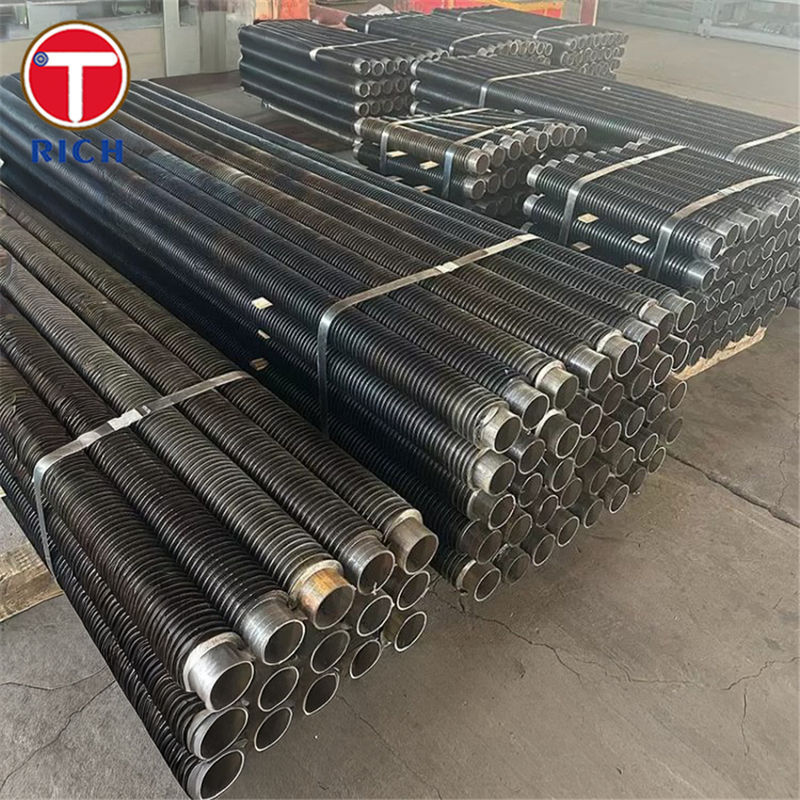

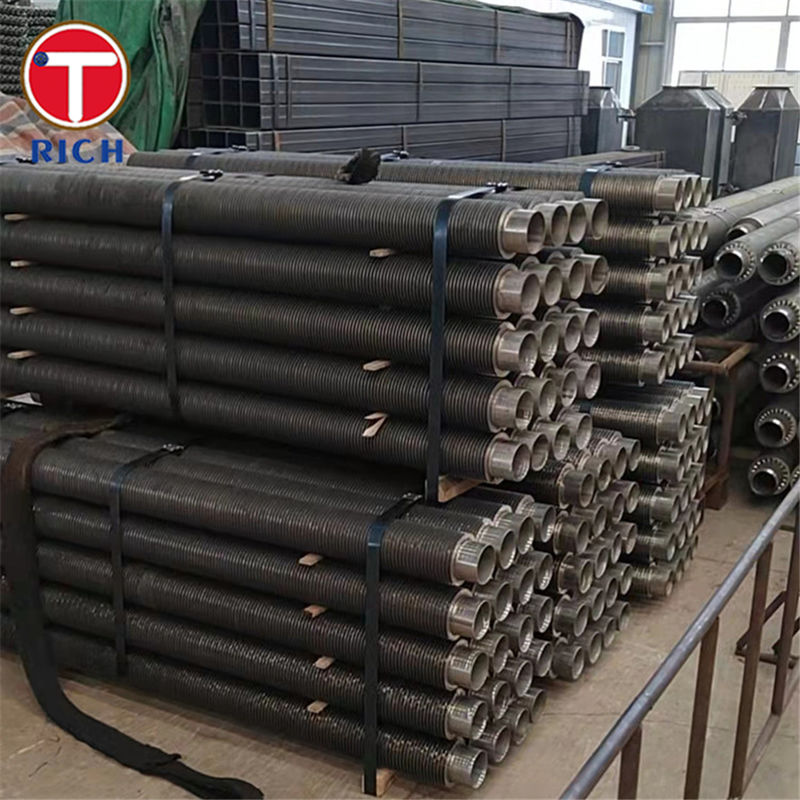

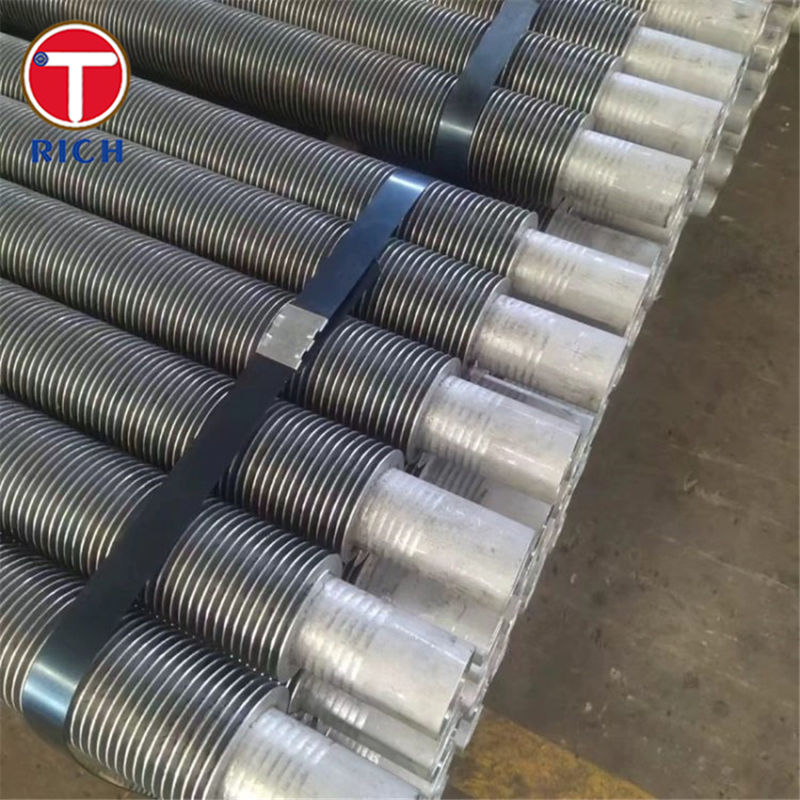

KL Fin Tube (KL Type Knurled L-Footed Fined Tube untuk Penukar Panas)
Bahan / Deskripsi Produk

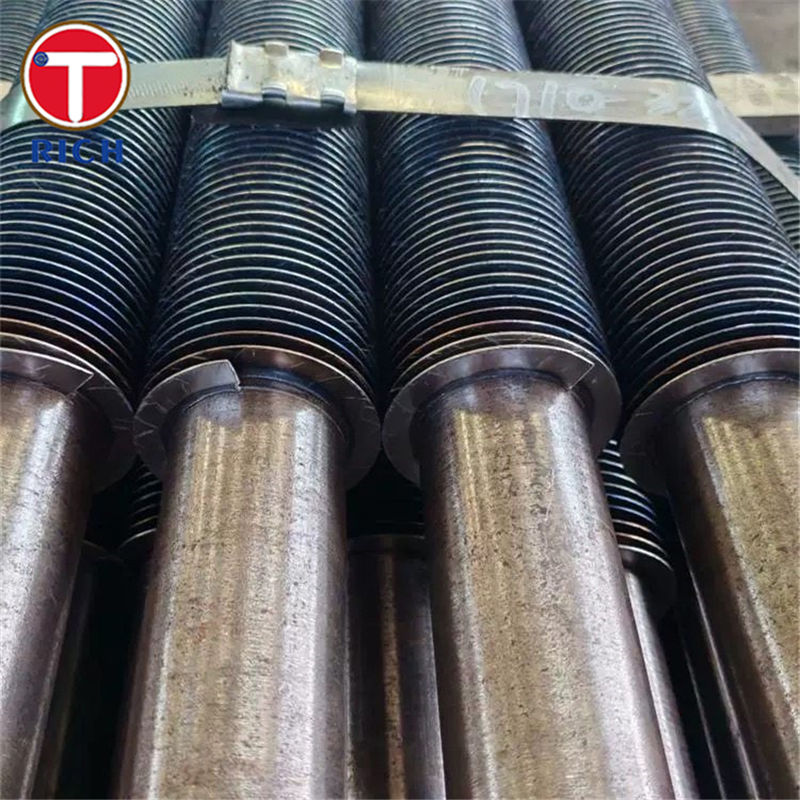

KL fin tube (KL type knurled L-footed fined tube) adalah tabung berdaun di mana strip sirip berbentuk L dililit secara heliks ke tabung dasar yang sudah tergelincir.The knurling dan kaki L menciptakan interlock mekanik yang ketat dan area kontak logam-ke-logam besar, meningkatkan efisiensi transfer panas dan stabilitas ikatan sirip dibandingkan dengan sirip L atau LL standar.
Bahan tabung dasar khas termasuk baja karbon tanpa jahitan (ASTM A179, A192, A210 Kelas A1), baja paduan rendah (ASTM A213 T11) dan baja tahan karat (ASTM A213 TP304).Tabung sirip KL terutama digunakan dalam penukar panas yang didinginkan dengan udara, pendingin gas dan bundel sirip kompak di pembangkit listrik, petrokimia dan pabrik pengolahan gas.
Spesifikasi
Tabung dasar
-
Diameter luar: sekitar 12,7 ′′50,8 mm (1⁄2" ′′2")
-
Ketebalan dinding: biasanya ≥1,65 mm, per tekanan desain dan kode
-
Bahan (contoh): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Geometri sirip
-
Tinggi sirip: sekitar 8 ∼ 20 mm
-
Ketebalan sirip: sekitar 0,3~0,8 mm
-
Jarak sirip: sekitar 812 sirip per inci
-
Bahan sirip: aluminium atau tembaga
Kisaran suhu
-
Batas atas desain biasa dalam layanan pendingin udara: sekitar 250 °C, tergantung pada paduan tabung, bahan sirip dan kode desain.
Fitur Utama
-
Ikatan sirip-ke-pipa yang kuat dengan tabung dasar yang bergelombang dan sirip kaki L
-
Efisiensi transfer panas yang tinggi karena area kontak logam yang besar
-
Ketahanan yang baik terhadap siklus termal dan getaran
-
Kombinasi bahan tabung dan sirip yang fleksibel agar sesuai dengan proses
Manfaat Kita
-
Siklus termal dan kelonggaran sirip
Tabung sirip KL membuat sirip terkunci secara mekanis ke permukaan tabung yang tergelinding, mempertahankan kinerja setelah berulang kali memulai/berhenti dan siklus suhu. -
Korosi dan pemilihan bahan
Kami mencocokkan kualitas tabung dengan layanan:-
ASTM A179 / A192 / A210 Gr A1 untuk tugas bersih atau korosif ringan
-
ASTM A213 T11 untuk gas asap suhu tinggi atau korosif ringan
-
ASTM A213 TP304 dan pilihan stainless steel atau Cu ̊Ni lainnya untuk media yang lebih agresif
-
-
Mencemari dan membersihkan
Ketinggian sirip dan ketinggian dipilih sehingga bundel dapat dibersihkan dengan udara, uap atau jet air tanpa merusak sirip, menjaga kapasitas stabil selama umur penukar. -
Biaya dibandingkan dengan sirip ekstrusi
Tabung sirip KL menawarkan ikatan yang lebih kuat dan kinerja termal yang lebih baik daripada sirip L / LL dasar, tetapi dengan biaya yang lebih rendah dan fleksibilitas material yang lebih besar daripada sirip yang sepenuhnya diekstrusi dalam banyak aplikasi. -
Standar dan dokumentasi
Tabung dasar diproduksi sesuai dengan standar ASTM/ASME, EN, JIS, GOST atau GB dengan laporan uji bahan lengkap dan keterlacak untuk mendukung kode desain internasional.
Komposisi Kimia
| Kelas | Standar | C (%) | Si (%) | Mn (%) | P max (%) | S max (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06 ¢0.18 | ≤ 0.25 | 0.27 ¢ 0.63 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A192 | A192 | 0.06 ¢0.18 | ≤ 0.25 | 0.350.65 | 0.025 | 0.020 | ️ | ️ | ️ |
| ASTM A210 Gr A1 | A210 | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A213 T11 | A213 | 0.05 ¢0.15 | 0.50 ¢1.00 | 0.30 ¢ 0.60 | 0.025 | 0.035 | 1.00 ¥1.50 | 0.44-0.65 | ️ |
| ASTM A213 TP304 | A213 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | 0.045 | 0.03 | 18.0 ¢ 20.0 | ️ | 8.0110 |
Sifat Mekanis
| Kelas | Standar | Tensile min (MPa) | Hasil min (MPa) | Perpanjangan min (%) | Batas Kekerasan Tipikal |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | sekitar 72 HRB max |
| ASTM A192 | A192 | 325 | 180 | 35 | spesifikasi HB/HRB max |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | Menurut A210 |
| ASTM A213 T11 | A213 | 415 | 205 ¢ 220 | 30 | sekitar 85 HRB max |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | sekitar 192 HBW max |
Standar dan Bidang Aplikasi yang Terapkan
Standar yang berlaku:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; standar GOST dan GB yang sesuai untuk tabung bergelombang dan pendingin udara.
Bidang aplikasi:
-
Generasi listrik kondensator yang didinginkan dengan udara, pendingin gas boiler dan kumparan pemulihan panas limbah
-
Minyak dan gas / petrokimia ️ penukar panas dengan pendinginan udara, pendingin kompresor, penghemat dengan sirip
-
Peralatan pengolahan gas dan LNG ‡ pendingin gas dan unit pemulihan panas gas ekor
-
Pembangkit kimia dan pupuk ️ pendingin gas reaktor dan kondensor atas
-
HVAC dan pendinginan industri
