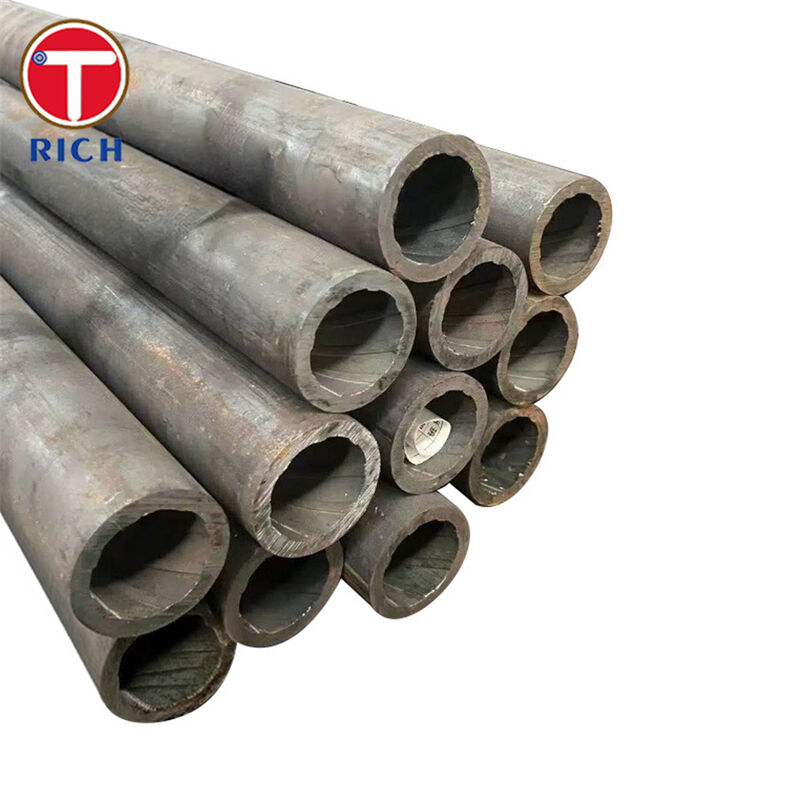

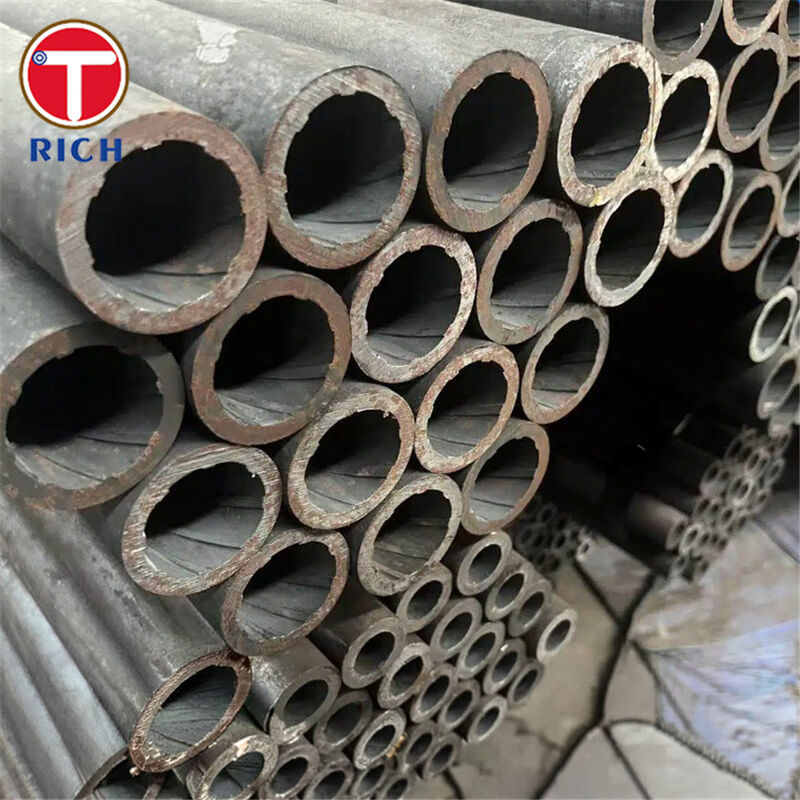

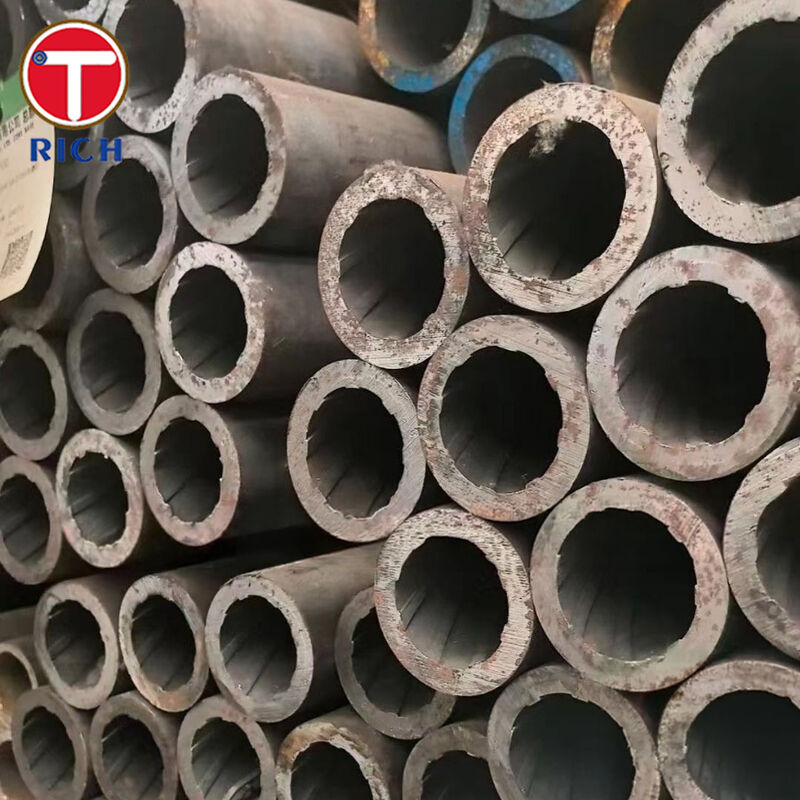

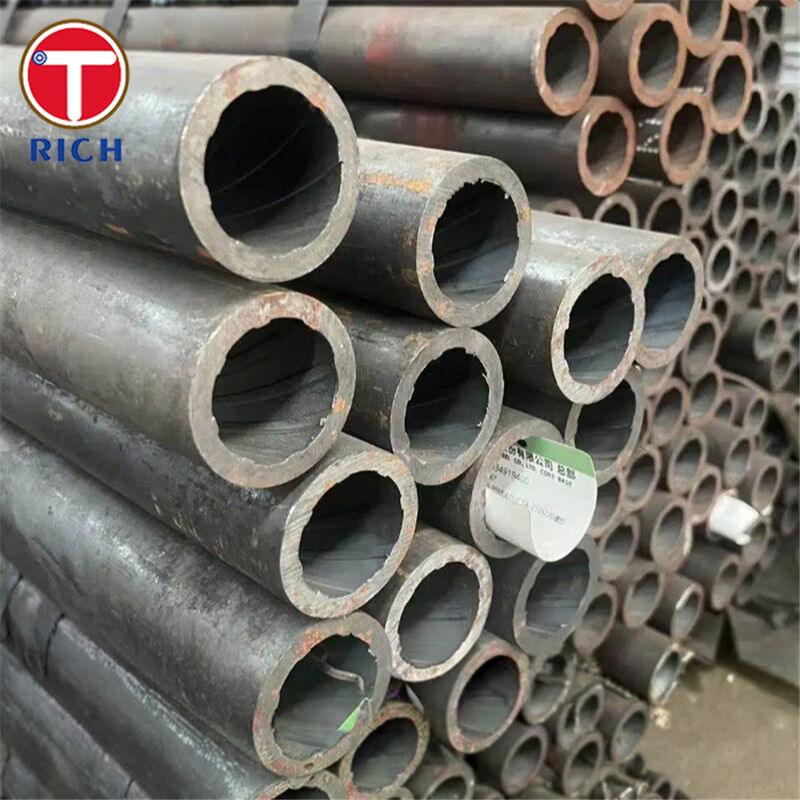

Tabung Penukar Panas Paduan Rendah Tanpa Sambungan Ulir Internal ASME SA213 Grade T12 dengan Desain Cr-Mo dan OD 30-325 mm
Rincian produk
Tabung Penukar Panas Ulir Internal
,Tabung Tanpa Sambungan Paduan Rendah Cr-Mo
,Tabung ASME SA213 OD 30-325 mm
Tabung Ulir Internal ASME SA213 Grade T12 — Tabung Paduan Rendah Tanpa Sambungan untuk Penukar Panas
Tinjauan Material
ASME SA213 Grade T12 (UNS K11562) adalah tabung baja paduan rendah kromium–molibdenum (Cr-Mo) tanpa sambungan yang banyak ditentukan untuk layanan boiler, superheater, dan penukar panas di mana kekuatan suhu tinggi dan integritas tekanan diperlukan. Spesifikasi ASME SA-213 adalah adopsi Kode ASTM A213/A213M untuk aplikasi tabung baja paduan tanpa sambungan ini.
Spesifikasi
-
Bentuk produk: Tabung tanpa sambungan dengan ulir internal (biasanya diulir di ujung tabung untuk penyambungan/perakitan).
-
Rute manufaktur: Tanpa sambungan, dipasok panas-selesai atau dingin-selesai sesuai spesifikasi.
-
Rentang ukuran tipikal (umumnya dipasok di bawah ASTM/ASME):
-
Rentang ID/OD: dari ID 1/8 inci (3,2 mm) hingga OD 5 inci (127 mm) (tergantung proyek)
-
Ketebalan dinding: 0,015–0,500 inci (0,38–12,7 mm)
-
-
Penguliran (dapat disesuaikan):
-
Ulir internal tirus NPT ke ASME B1.20.1 (umum untuk sambungan berulir kedap tekanan) dengan pengukur Go/No-Go tersedia berdasarkan permintaan.
-
Bentuk ulir lain (misalnya, BSPT/ISO) dapat dipasok jika ditentukan dalam PO.
-
-
Perlakuan panas (kondisi pasokan tipikal, per grade dan pesanan): anil penuh atau isotermal; normalisasi & tempering; atau anil subkritis (umumnya dirujuk untuk pasokan tabung SA213).
-
Inspeksi & pengujian (tipikal untuk pasokan tabung): analisis kimia, uji tarik dan kekerasan, serta inspeksi dimensi/permukaan; NDT tambahan dapat ditentukan (misalnya, arus eddy/UT/hidro).
-
Opsi pemrosesan lebih lanjut: U-bend, sirip, atau fabrikasi tabung penukar panas lainnya dapat dipasok sesuai gambar.
Fitur Utama
-
Desain paduan rendah Cr-Mo mendukung kinerja stabil dalam banyak tugas perpindahan panas suhu tinggi.
-
Konstruksi tanpa sambungan meminimalkan risiko yang terkait dengan sambungan las dalam layanan tekanan.
-
Konfigurasi ulir internal memungkinkan perakitan/pembongkaran yang lebih cepat dalam desain yang berfokus pada perawatan (ketika sambungan berulir diizinkan oleh kode desain).
-
Kepatuhan yang ramah pengadaan di bawah kerangka kerja ASME/ASTM dengan praktik pengujian dan penandaan standar.
Keunggulan Kami
-
“Bagaimana cara membuktikan bahwa ini adalah SA213 T12 asli, sepenuhnya dapat dilacak ke panas/lot?”
Kami menyediakan ketertelusuran panas/lot dengan penandaan tabung yang jelas, paket dokumentasi lengkap (MTC), dan identifikasi material positif (PMI) opsional serta inspeksi pihak ketiga. Untuk proyek yang merujuk pada persyaratan tabung umum (penandaan/pengujian/inspeksi), kami menyelaraskan pasokan dengan persyaratan umum yang berlaku yang digunakan bersama dengan spesifikasi produk. -
“Bagaimana cara mengurangi risiko kegagalan tabung penukar panas dini dan penghentian operasi yang tidak terencana?”
Pembeli umumnya berfokus pada kondisi permukaan, kontrol dimensi, dan efektivitas NDT karena kegagalan tabung sering kali berasal dari kerusakan lokal atau mekanisme korosi. Kami mendukung rencana inspeksi yang ditingkatkan (arus eddy/UT, pemeriksaan permukaan, pemetaan dimensi) dan membantu mencocokkan grade/perlakuan panas dengan kondisi layanan (suhu, media, kelonggaran korosi) untuk mengurangi pendorong kegagalan penukar umum. -
“Apakah ulir internal akan tersegel dengan andal, dan bagaimana Anda mengontrol kualitas ulir?”
Sambungan berulir paling sering gagal karena tirus/keterlibatan yang salah, praktik pengukur yang buruk, atau kerusakan akibat pemasangan berulang. Kami dapat membuat ulir sesuai standar ulir yang diakui (misalnya, NPT sesuai ASME B1.20.1), menerapkan inspeksi pengukur Go/No-Go, dan melindungi ulir dengan penutup dan kemasan untuk mencegah kerusakan transit—meningkatkan keandalan penyegelan di lokasi.
Komposisi Kimia
| Grade | UNS | C | Si | Mn | P | S | Cr | Mo | Ni | N | V | Nb | W | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SA213 T11 | K11597 | 0,05–0,15 | 0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,00–1,50 | 0,44–0,65 | — | — | — | — | — | — |
| SA213 T12 | K11562 | 0,05–0,15 | ≤0,50 | 0,30–0,61 | ≤0,025 | ≤0,025 (T12S: ≤0,045) | 0,80–1,25 | 0,44–0,65 | — | — | — | — | — | — |
| SA213 T22 | K21590 | 0,05–0,15 | ≤0,50 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,90–2,60 | 0,87–1,13 | — | — | — | — | — | — |
| SA213 T91 (Tipe 1) | K90901 | 0,07–0,14 | 0,20–0,50 | 0,30–0,60 | ≤0,020 | ≤0,010 | 8,00–9,50 | 0,85–1,05 | ≤0,40 | 0,03–0,07 | 0,18–0,25 | 0,06–0,10 | — | — |
| SA213 T92 | K92460 | 0,07–0,13 | ≤0,50 | 0,30–0,60 | ≤0,020 | ≤0,010 | 8,50–9,50 | 0,30–0,60 | ≤0,40 | 0,03–0,07 | 0,15–0,25 | 0,04–0,09 | 1,50–2,00 | 0,001–0,006 |
Sifat Mekanik
| Grade | Kekuatan Tarik (MPa) | Kekuatan Luluh (MPa) | Perpanjangan (%) | Kekerasan (HBW) |
|---|---|---|---|---|
| SA213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| SA213 T12 | ≥415 | ≥220 | ≥30 | ≤163 |
| SA213 T22 | ≥415 | ≥205 | ≥30 | ≤163 |
| SA213 T91 (Tipe 1) | ≥585 | ≥415 | ≥20 | 190–250 |
| SA213 T92 | ≥620 | ≥440 | ≥20 | ≤250 |
Standar Pelaksanaan
-
ASTM / ASME: ASTM A213/A213M (spesifikasi produk) dan ASME SA-213/SA-213M (adopsi Kode); persyaratan tabung umum sering merujuk pada ASTM A1016/A1016M.
-
EN (keluarga analog umum): EN 10216-2 (tabung tanpa sambungan tujuan tekanan), dengan 13CrMo4-5 (1.7335) sering disebut sebagai keluarga grade Eropa yang dekat untuk layanan suhu tinggi Cr-Mo.
-
GOST (kerangka kerja tabung tanpa sambungan tipikal): GOST 8732 (pipa baja tanpa sambungan yang dibentuk panas; sifat dirujuk melalui GOST 8731) dan GOST 550-75 untuk aplikasi tabung tekanan/suhu tinggi dalam konteks petrokimia/pengolahan minyak.
-
JIS: JIS G 3462 (Tabung baja paduan untuk boiler dan penukar panas; seri STBA mencakup grade Cr-Mo).
-
GB: GB/T 5310-2023 (Tabung dan pipa baja tanpa sambungan untuk boiler tekanan tinggi); keluarga grade serupa yang umum dirujuk mencakup 12CrMoG tergantung pada aturan kesetaraan proyek.
Bidang Aplikasi
-
Boiler daya & utilitas: tabung superheater/reheater, sirkuit economizer, jalur transfer suhu tinggi.
-
Sistem penukar panas: penukar shell-and-tube, preheater udara, koil pemanas (di mana paduan rendah Cr-Mo dipilih untuk persyaratan suhu/tekanan).
-
Petrokimia & penyulingan: pemanas proses, spool pipa suhu tinggi, bundel penukar dalam layanan suhu tinggi.
-
Rakitan yang ramah perawatan: ujung tabung berulir internal digunakan di mana pemasangan cepat, penggantian modular, atau pembongkaran yang sering diperlukan (tunduk pada persetujuan kode desain).
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa berdagang.
T: Berapa lama waktu pengiriman Anda?
A: Umumnya, 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia,
tergantung pada kuantitas.
T: Apakah Anda menyediakan sampel? apakah gratis atau tambahan?
A: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
