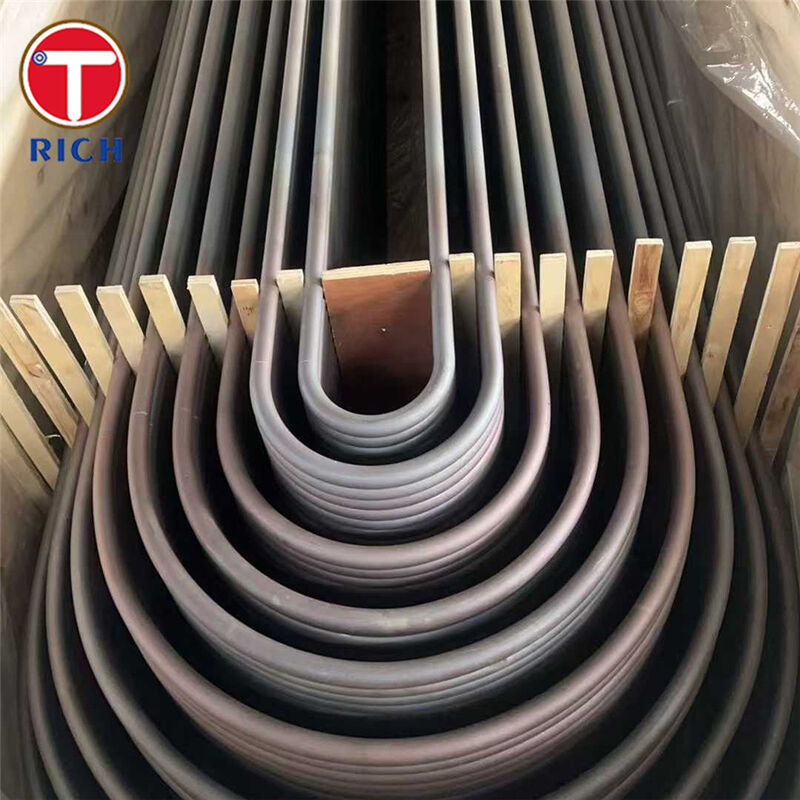

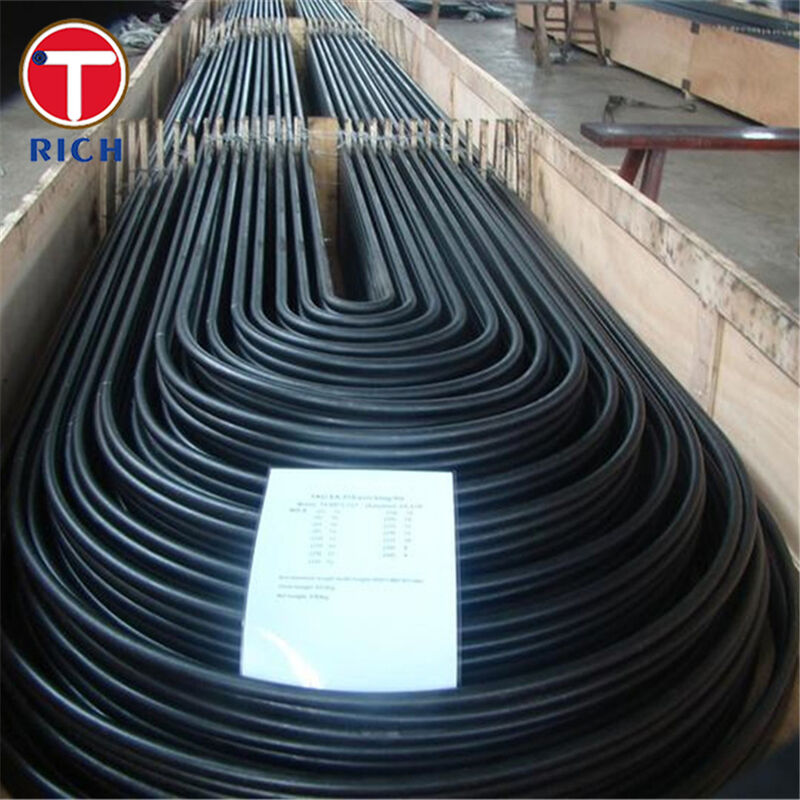

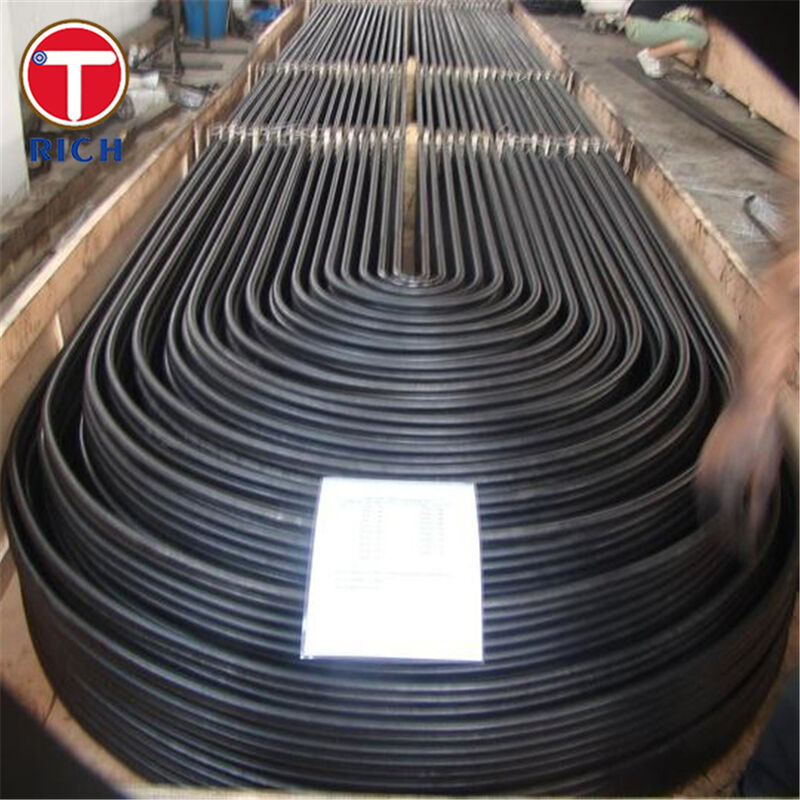

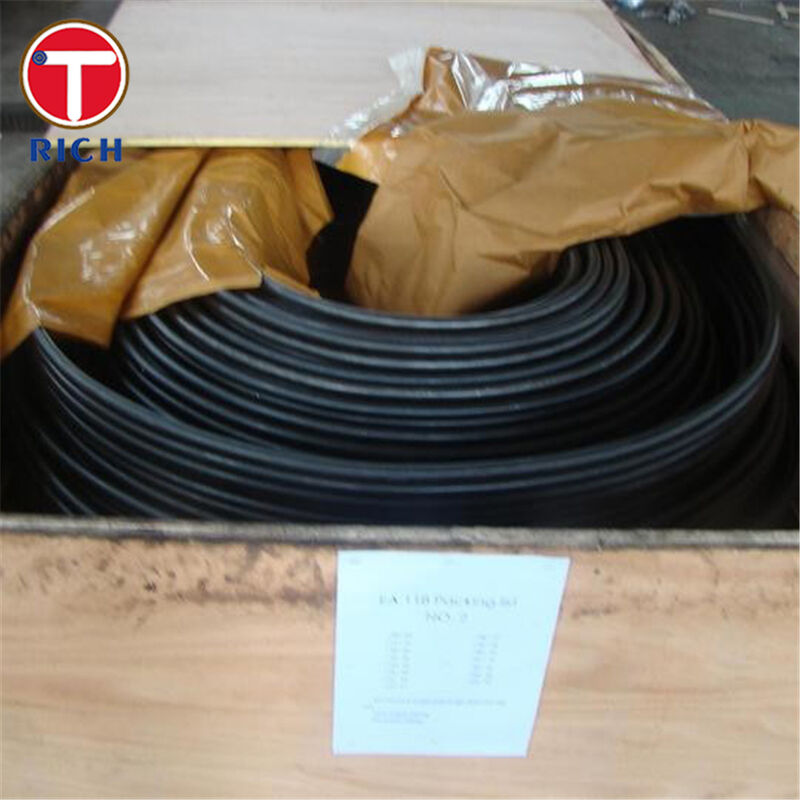

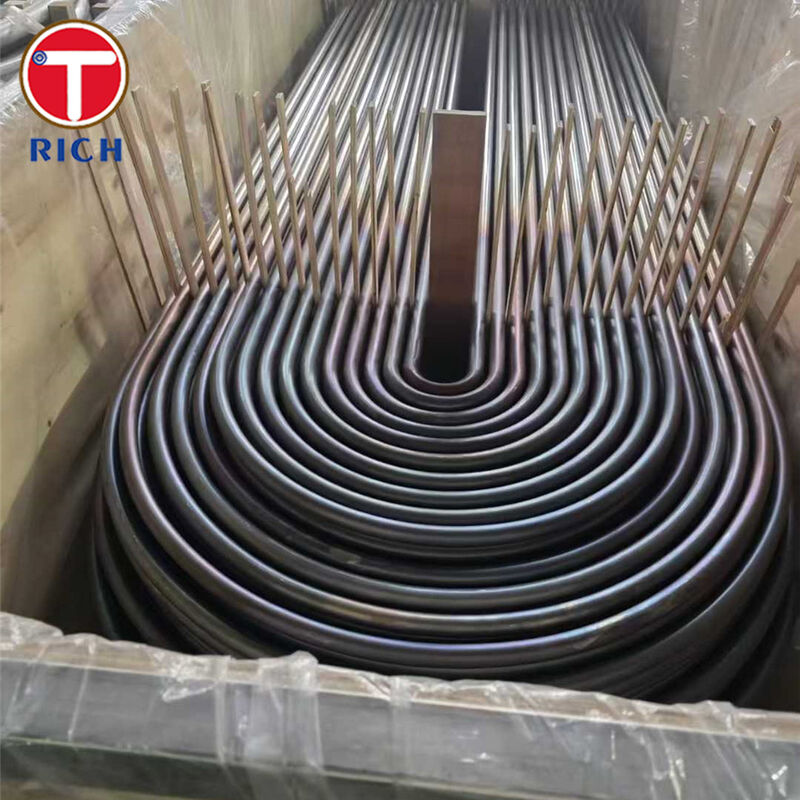

ASTM A179 A192 tabung lentur U baja karbon tanpa jahitan dengan struktur tahan tekanan dan geometri lentur U terkontrol untuk penukar panas

ASTM A179 / ASTM A192 tabung lentur U adalah tabung baja karbon tanpa jahitan yang diproduksi untuk penukar panas cangkang dan tabung, boiler, kondensator, dan peralatan termal serupa di mana desain bundel kompak,ketahanan tekanan yang handal, dan kinerja transfer panas yang stabil diperlukan. ASTM A179 biasanya dipilih untuk penukar panas karbon rendah dan tabung kondensor yang ditarik dingin,sementara ASTM A192 digunakan untuk boiler baja karbon tanpa jahitan dan tabung superheater untuk layanan tekanan tinggiUntuk U-bent exchanger bundles, fokus produk tidak hanya kimia tabung lurus dan kekuatan, tetapi juga integritas lentur, kontrol ketebalan dinding di zona lentur, manajemen residual-stress,dan pemeriksaan setelah membentuk.

• Struktur bantalan tekanan tanpa jahitan:ASTM A179 mencakup tabung baja karbon rendah yang ditarik dingin tanpa jahitan untuk penukar panas dan kondensator, sementara ASTM A192 mencakup boiler baja karbon tanpa jahitan dan tabung superheater untuk layanan tekanan tinggi.Ini menghilangkan risiko las longitudinal di batas tekanan.
• Geometri tikungan U terkontrol untuk bundel penukar kompak:Dalam pembuatan exchanger, radius U-bend biasanya ditentukan dari1.5 × ODIni mendukung tata letak shell-and-tube yang kompak sambil menjaga kemampuan pembuatan lentur dalam praktik industri yang terbukti.
• A179 Keuntungan dimensi untuk tugas transfer panas:ASTM A179 mengharuskanmenggambar dingin, yang banyak digunakan untuk meningkatkan konsistensi dimensi dan permukaan internal / eksternal untuk tabung transfer panas yang efisien.
• A192 batas kekuatan untuk tugas tekanan tinggi:ASTM A192 boiler tubing dimaksudkan untuk layanan tabung baja karbon tanpa jahitan dinding minimum di bawah tekanan yang lebih tinggi,membuatnya cocok ketika tugas penukar dikombinasikan dengan kondisi tekanan atau suhu tinggi.
• Kontrol kekerasan setelah pembuatan:Ringkasan produk ASTM A179 menentukan kekerasan maksimum72 HRB, sedangkan ASTM A192 membutuhkan kontrol kekerasan ditambah perataan, pembakaran, dan pengujian hidrostatik sebagai bagian dari kepatuhan.

• Stabilitas dimensi area lentur:Kami mengontrol radius U-bend dari rentang penukar praktis mulai dari1.5 × OD, dan lenturannya dibuat sesuai dengan alat dan kriteria dimensi yang disepakati. Hal ini mengurangi risiko penipisan dinding yang berlebihan dan meningkatkan konsistensi fit-up bundel selama perakitan lembaran tabung.
• Kontrol tegangan residual setelah lentur:Pengurangan stres pasca lentur dapat diberikan ketika layanan membutuhkannya.Pedoman teknis industri menyoroti bahwa pengolahan panas setelah pembentukan U-bend digunakan untuk mengurangi tekanan residual dan mengurangi risiko kegagalan mekanisme area tikungan dalam layanan yang menuntut.
• Verifikasi integritas tabung:Di luar persyaratan mekanik dan hidrostatik tabung dasar, praktik inspeksi tabung penukar semakin menggunakan metode NDT eddy current atau terkait untuk mengidentifikasi kehilangan dinding, lubang, dan cacat lokal.Untuk pesanan proyek, inspeksi zona tikungan, uji hidro, dan NDT tambahan dapat ditentukan dalam rencana QA.

Aplikasi khusus: Bundel tabung kondensor permukaan kerang dan tabung

ASTM A179 / A192 tabung lentur U digunakan sebagai elemen bundel tabung dalam kondensor permukaan atau shell-and-tube heat exchanger di mana satu sisi mengalir melalui tabung dan sisi lain melalui shell,dengan konfigurasi U mengurangi headers kembali dan membantu desain peralatan kompak.

Di bawah ini adalah tabel perbandingan praktis untuk lima kelas yang biasa dirujuk yang digunakan untuk pengadaan pipa tanpa jahitan boiler / penukar panas.Nilai-nilai adalah batas-batas kelas standar atau batas-batas umum yang diterbitkan dari ringkasan standar yang dikutip.
