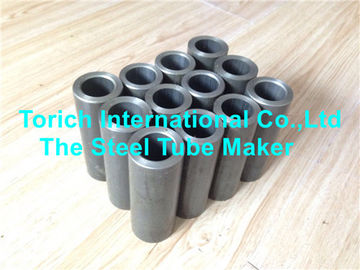

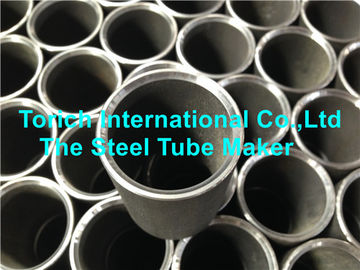

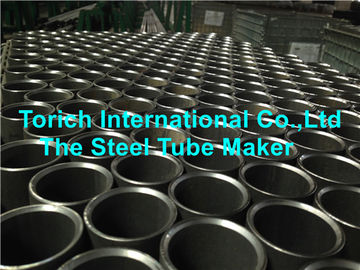

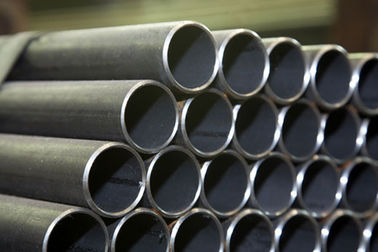

JIS G3445 STKM 15A Ditarik Di Atas Tabung Baja Mandrel Seamless Dan Tahan Listrik
Nama Produk: Tabung baja karbon untuk keperluan struktural mesin
Aplikasi: Mesin Auto kompeten Furniture Sepeda Bagian mekanis elemen mesin elemen mekanis
1. Kelas
STKM 11A
STKM 12 (ABC)
STKM 13 (ABC)
STKM 14 (ABC)
STKM 15 (AC) dll
Standar JIS G3445
2.OD:4-60mm,Ketebalan dinding:0,5-7 mm
3. Karakteristik:Tabung memiliki presisi tinggi dalam toleransi
4. Mohon anjurkan persyaratan perlakuan panas jika ada.
HR CW SR AN HF
HR: canai panas CW: pengerjaan dingin SR: penghilang stres A: anil N: HF dinormalisasi: terbentuk panas.
5. STKM 15A Komposisi kimia % maks: C: 0,25-0,35 S: 0,35 Jt: 0,30-1,00 P: 0,04 S: 0,04
Peralatan mekanis: min Kekuatan tarik 470Mpa Kekuatan Hasil: 275 Mpa Perpanjangan: 22%
|
Toleransi pada OD
|
|
Divisi
|
Toleransi pada OD
|
|
No.1
|
di bawah 50mm ± 0,5mm
50mm atau lebih dari ± 1%
|
|
No.2
|
di bawah 50mm ± 0.25mm
50mm atau lebih dari ± 0,5%
|
|
Nomor 3
|
di bawah 25mm ± 0.12mm
25mm atau lebih dan excel.40mm ± 0.15mm
40mm atau lebih dan excel.50mm ± 0.18mm
50mm atau lebih dan excel.60mm ± 0.20mm
60mm atau lebih dan excel.70mm ± 0.23mm
70mm atau lebih dan excel.80mm ± 0.25mm
80mm atau lebih dan excel.90mm ± 0.30mm
90mm atau lebih dan excel. 100mm ± 0.40mm
100mm atau lebih dari ± 0,50%
|
Catatan 1.Untuk tabung baja mulus jadi panas, toleransi diameter luar No. 1 harus diterapkan.
2. Toleransi diameter luar tabung padam dan tabung temper harus seperti yang disepakati oleh pembeli dan pabrikan.
|
Toleransi pada WT
|
|
Divisi
|
Toleransi pada WT
|
|
No.1
|
di bawah 4mm + 0.6mm -0.5mm
4mm atau lebih + 15% -12,5%
|
|
No.2
|
di bawah 3mm ± 0.3mm
3mm atau lebih dari ± 10%
|
|
Nomor 3
|
di bawah 2mm ± 0.15mm
2mm atau lebih dari ± 8%
|
Catatan: Untuk pipa baja mulus jadi, toleransi No. 1 harus diterapkan.
Toleransi pada panjang tabung harus dalam kisaran 0 hingga + 50mm. Namun, ketika toleransi di luar kisaran ini secara khusus diperlukan, kesepakatan harus dibuat antara pembeli dan pabrikan.
(DOM) Diambil Di Atas Mandrel:
Tahap pertama pembuatan: ERW, tetapi dalam tahap penyelesaian: Seluruh las flash dilepas dan tabung digumpal di atas mandrel. Yang memberikan toleransi dimensi yang lebih baik kepada tabung, permukaan akhir yang baik, dan kekuatan las terkuat yang dapat dicapai.
