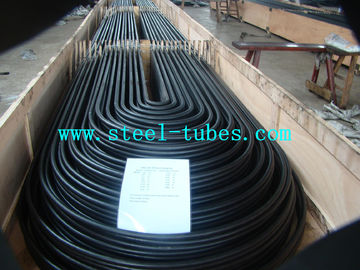

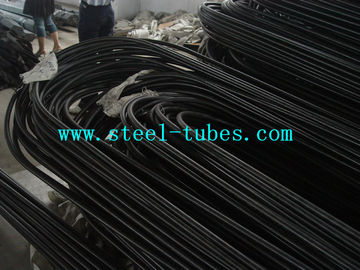

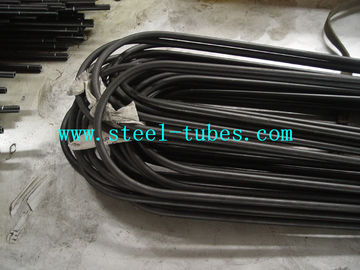

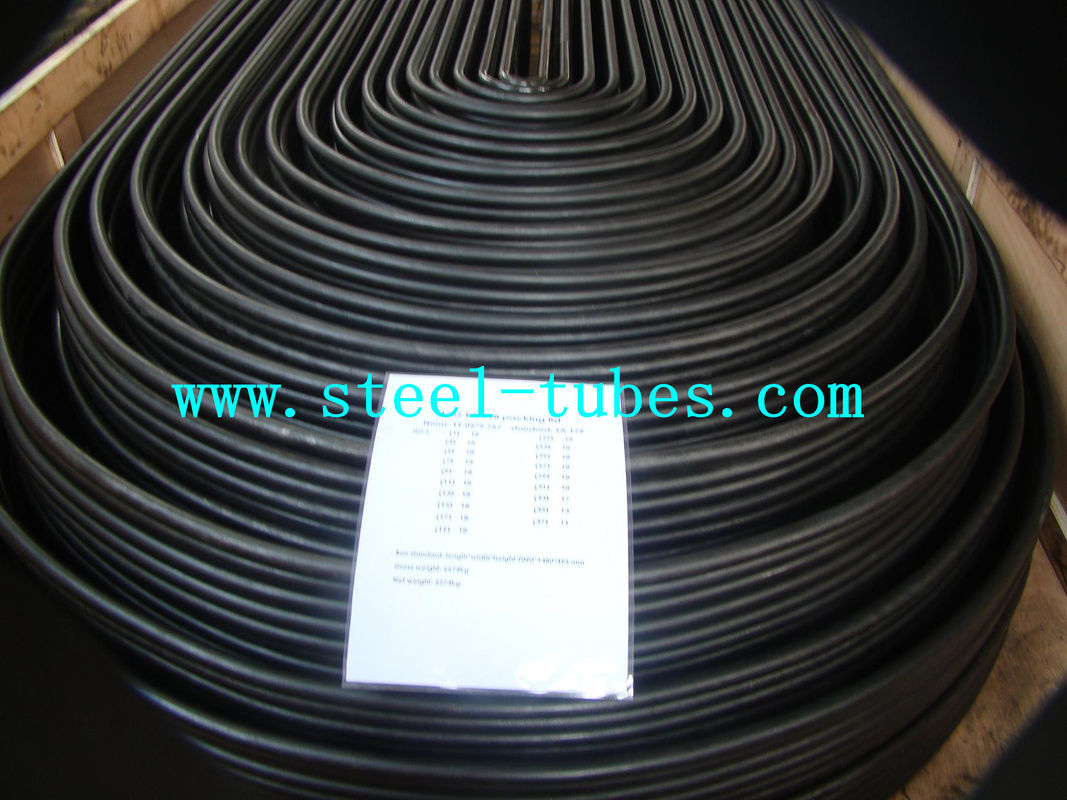

U Bend Tube A 556 / 556M Pipa Carbon Feedwater Cold Drawn Steel Hitam Seamless

Sebuah 556 / 556M Cold Draw Carbon Feed Water Heater Black Seamless Steel Pipe

1. Dokumen yang dirujuk
1.1 Standar ASTM:
A 450/A 450M Spesifikasi untuk persyaratan umum untuk karbon, ferritik paduan, dan austenitik paduan tabung baja E 30 Metode pengujian untuk analisis kimia dari baja, besi cor, besi open-heat,dan besi tempa,

2. Manufaktur

2.1 Pembuatan √ Tabung harus dibuat dengan proses tanpa jahitan dan ditarik dingin.

2.2 Pengolahan panas:
2.2.1 Cold-drawn tubes shall be heat treated after the final cold-draw pass at a temperature of 1200°[640°C] or higher to ensure ductility satisfactory for rolling into tube sheets and to meet mechanical properties as specified.
2.2.2 Jika pengeringan untuk mengurangi tegangan dari tikungan U ditentukan, pengeringan harus terdiri dari pemanasan bagian yang ditekuk dalam kisaran 1100 sampai 1200 °F [585 sampai 640 °C].

3. Komposisi Kimia
3.1 Baja harus sesuai dengan salah satu persyaratan mengenai komposisi kimia seperti yang ditentukan dalam Tabel 1. 3.2 Ketika kelas dipesan di bawah spesifikasi ini,yang memasok kelas paduan yang secara khusus membutuhkan penambahan elemen selain yang tercantum untuk kelas yang dipesan di

4.Perbedaan Dimensi yang Diizinkan (Gambar 1)
4.1 Perbedaan yang diizinkan dari diameter luar yang ditentukan tidak boleh melebihi 0,004 in. [0,10 mm] untuk tabung di bawah 1,0 in. [25,4 mm] diameter luar atau 0,006 in. [0,15 mm] untuk tabung 1,0 in. [25.4 mm] sampai 1.25 in. [31.7 mm] termasuk. Toleransi ini tidak berlaku untuk bagian lentur dari tabung U.Pada bagian melengkung dari tabung U untuk R = 2 D, tidak ada diameter utama atau kecil tabung yang menyimpang dari nominal lebih dari 10%.Jika 1 ⁄ D ditentukan, toleransi bisa lebih besar.
4.2 Perbedaan yang diizinkan dari ketebalan dinding minimum yang ditentukan tidak boleh melebihi + 20% atau -0.

tabung dalam bagian U-bent harus tidak kurang dari nilai yang ditentukan oleh:
tf T 2R / 2R D (1)
dimana:
t = ketebalan dinding setelah lentur, dalam. [mm],
T = ketebalan dinding tabung minimum yang ditentukan, dalam [mm],
R = radius tikungan garis tengah, dalam. [mm], dan
D = diameter luar tabung nominal, dalam. [mm].

KONTROL KUALITAS

1~ Pemeriksaan bahan baku yang masuk
2~ Pengelompokan bahan baku untuk menghindari campuran kelas baja
3~ Pemanasan dan Pencakar ujung untuk menggambar dingin
4~ Menggambar dingin dan penggulung dingin, pemeriksaan di jalur
5~ Pengolahan panas, +A, +SRA, +LC, +N, Q+T
6~ Perataan-Potong ke panjang yang ditentukan-Pengukuran selesai
7~ Pengujian mekanik di laboratorium sendiri dengan kekuatan tarik, kekuatan hasil, elongasi, kekerasan, dampak, struktur mikro dll

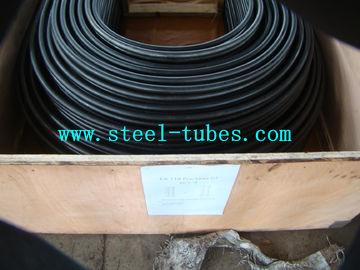

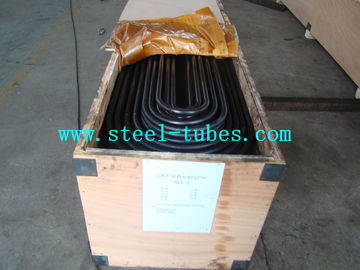

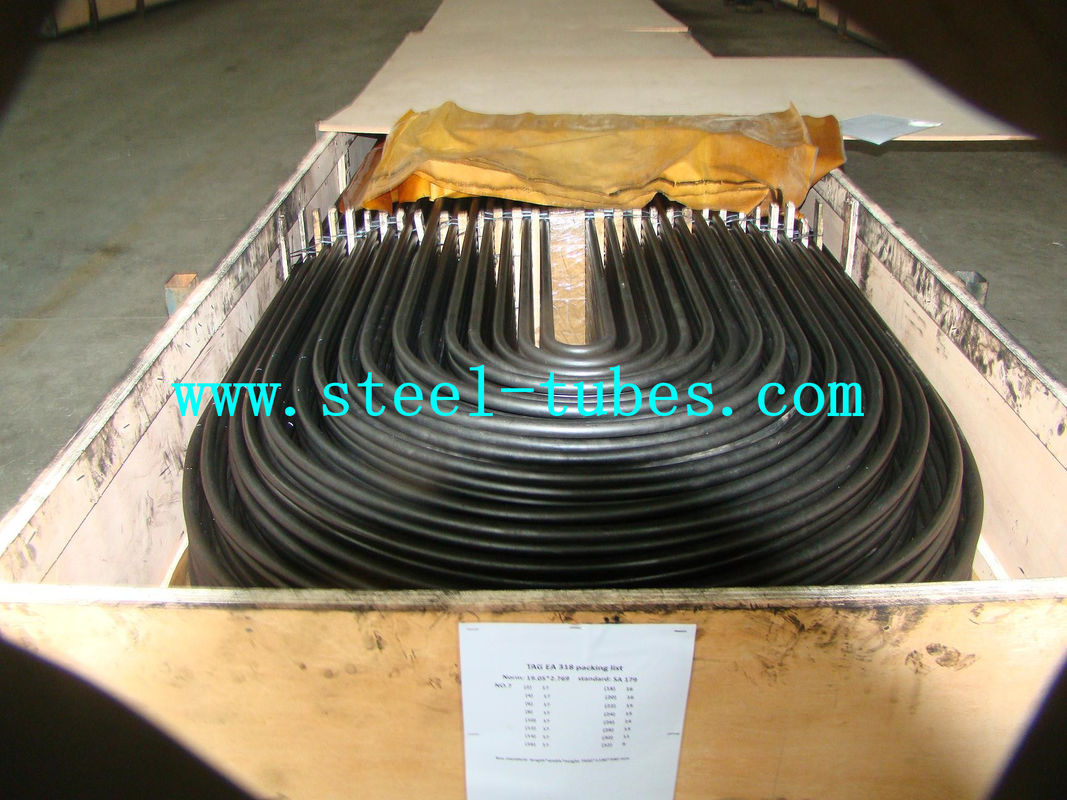

8~ Pengemasan dan Pengepakan.

100% dari tabung baja kami diperiksa dimensi
100% tabung baja kami diperiksa secara visual untuk memastikan mereka memiliki kondisi permukaan yang sempurna dan tidak ada cacat permukaan.
Uji arus pusaran 100% dan uji ultrasonik untuk menghilangkan cacat longitudinal dan transversal.
