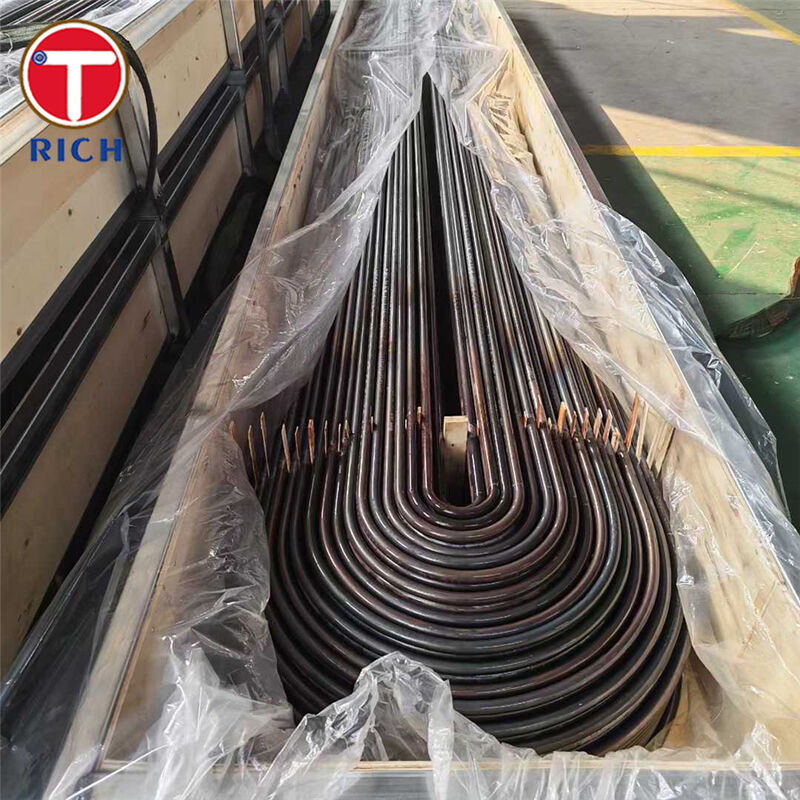

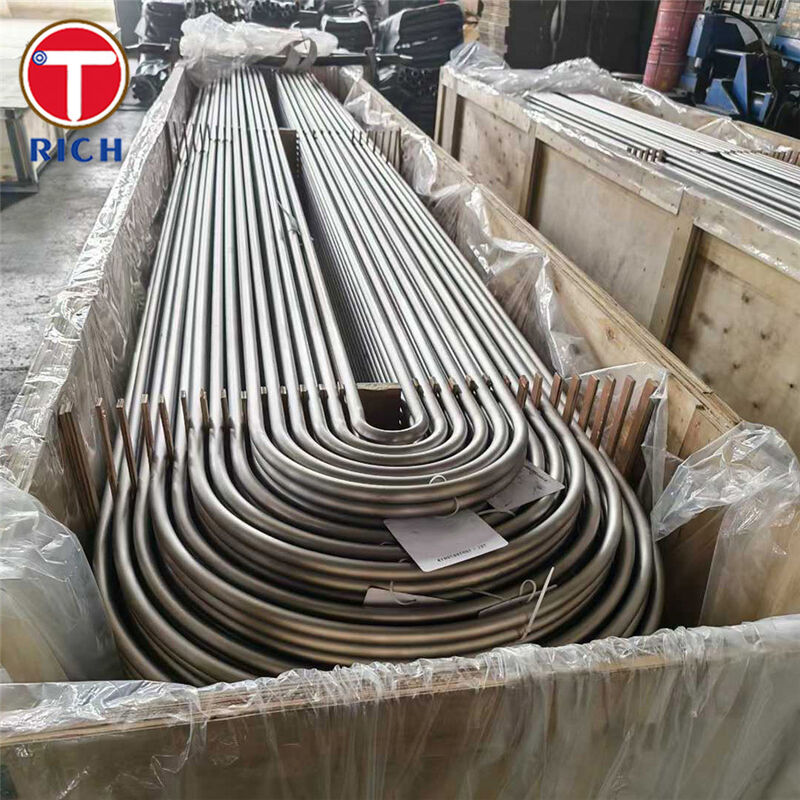

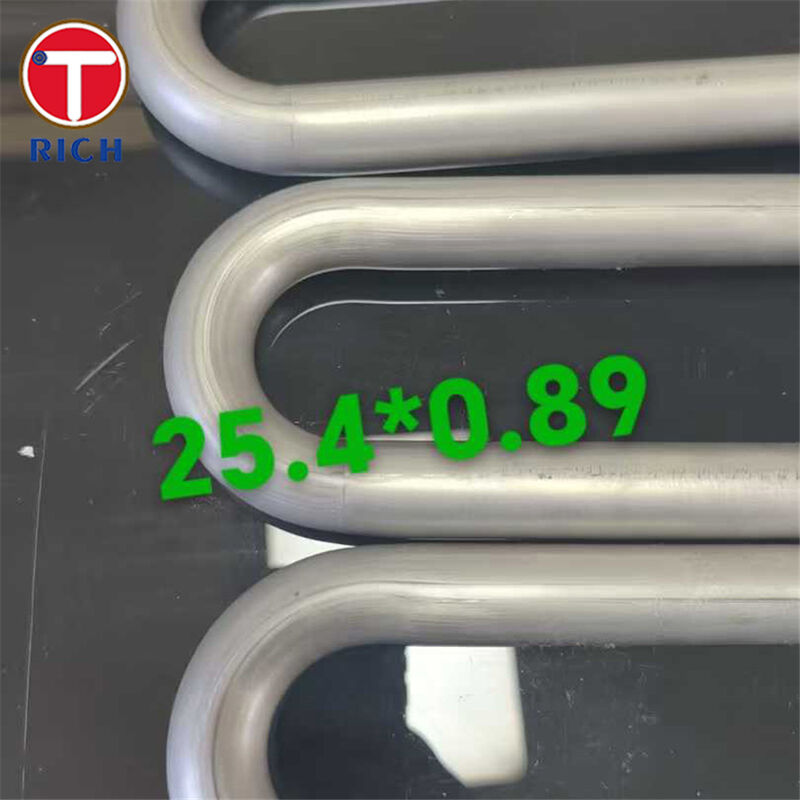

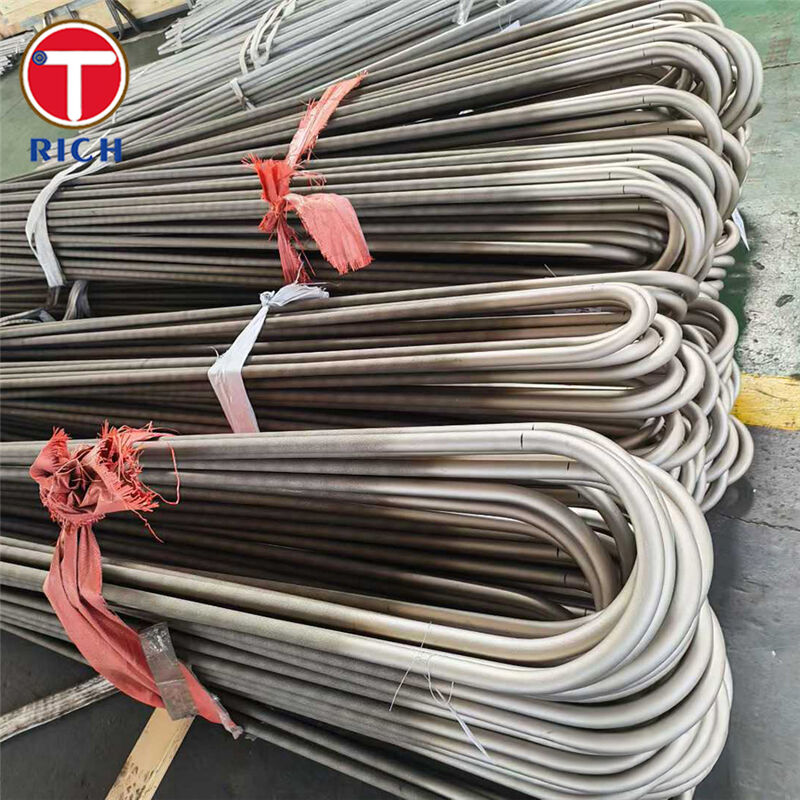

ASTM A179 Tabung U Tekuk Mulus Baja Karbon Rendah Tarik Dingin untuk Penukar Panas
Rincian produk
Tabung Tikungan U Mulus yang Ditarik Dingin
,U-Tube Baja Karbon Rendah
,Tabung Berbentuk U Penukar Panas
ASTM A179 U-Bend Tube Cold-Drawn Seamless Low-Carbon Steel Tubing untuk Exchanger Panas
Bahan
ASTM A179 tabung U-bend adalah tabung baja karbon rendah yang tergores dingin tanpa jahitan yang dibentuk menjadi bentuk U untuk penukar panas cangkang dan tabung, kondensor, pendingin, dan peralatan transfer panas serupa.Tabung dasar diproduksi oleh proses tanpa jahitan dan menggambar dingin, kemudian membungkuk ke radius / panjang kaki yang diperlukan dengan kontrol ketat stabilitas dimensi dan kondisi permukaan.
Spesifikasi
-
Jenis produk: U-bend (U-tube) untuk penukar panas
-
Bahan dasar / standar: ASTM A179 / A179M (sering dirujuk sebagai SA179 untuk bahasa pengadaan serupa)
-
Cara pembuatan: Tanpa jahitan → ditarik dingin → U-bending (per gambar)
-
Jangkauan OD tabung dasar yang khas (skala ASTM A179): 1/8" sampai 3" (3.2 ∼76,2 mm)
-
Parameter tikungan U utama (disesuaikan):
-
Radius tikungan (CLR), panjang kaki, panjang tangen, panjang lurus, akhir akhir
-
Ovalasi terkontrol dan penipisan dinding pada tikungan (diukur dan dilaporkan)
-
Fitur Utama
-
Kemampuan transfer panas yang sangat baik: OD / ID yang halus, dinding yang konsisten, geometri yang stabil dari tabung yang ditarik dingin
-
Kinerja pembentuk yang andal: kimia karbon rendah mendukung operasi lentur, memperluas, dan bergulir yang biasanya diperlukan untuk perakitan tabung ke lembaran tabung
-
Verifikasi kualitas: kontrol kimia + pengujian mekanis + pengujian tabung khas (misalnya, pilihan kekerasan/perataan/pengebakaran/hidrostatik atau NDT per pesanan)
Manfaat Kita
-
Bagaimana Anda mengontrol penipisan dinding dan ovulasi di U-bend?
Kami mengontrol alat lentur, pelumasan, dan membentuk parameter, dan dapat menyediakan pengukuran area lentur (ovalitas dan dinding-pincangan).Ovalitas dan cap menipis) untuk tabung U; kami dapat memproduksi dan memeriksa kriteria proyek Anda dan menyediakan catatan inspeksi. -
Pemeriksaan dan dokumentasi apa yang akan saya terima?
Kami menyediakan pelacakan penuh oleh panas / batch dan Mill Test Certificate (EN 10204 3.1 tersedia atas permintaan),ditambah kepatuhan terhadap pengujian yang diperlukan berdasarkan persyaratan tabung ASTM (analisis kimia/produk dan verifikasi mekanis); pengujian hidrostatik atau tidak merusak jika ditentukan). -
Bagaimana Anda mencegah kontaminasi dan kerusakan pengiriman (kritis untuk penukar panas)?
Kami mengikuti prosedur pengemasan dan pengemasan yang terkontrol (memotong/mengupas/membersihkan, tutup ujung/penyegelan, dan pengemasan ekspor) untuk melindungi ujung tabung dan kebersihan internal selama transportasi dan penyimpanan.
Komposisi Kimia
| Kelas / Standar | C | Ya. | Mn | P | S | Cr | Tidak | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06 ¢0.18 | ️ | 0.27 ¢ 0.63 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| ASTM A192 | 0.06 ¢0.18 | ≤ 0.25 | 0.27 ¢ 0.63 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| ASTM A210 Gr. A-1 | ≤ 0.27 | ≥ 0.10 | ≤ 0.93 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| EN 10216-2 P235GH (1.0345) | ≤ 0.16 | ≤ 0.35 | ≤ 1.20 | ≤ 0.025 | ≤ 0.020 | ≤ 0.30 | ≤ 0.30 | ≤ 0.30 | ≤ 0.08 | ≤ 0.02 | ≤ 0.01 | ≤ 0.04 | ≥ 0.02 |
| JIS G 3461 STB340 | ≤ 0.18 | ≤ 0.35 | 0.30 ¢ 0.60 | ≤ 0.035 | ≤ 0.035 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
Catatan: ?? menunjukkan tidak ditentukan dalam ringkasan yang dikutip untuk kelas tersebut.
Sifat Mekanis (5 Tingkat Referensi)
| Kelas / Standar | Kekuatan tarik (MPa) | Kekuatan output (MPa) | Perpanjangan (%) | Kekerasan |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥ 180 | ||
| ASTM A192 | ≥325 | ≥ 180 | ≥ 35 | ≤ 77 HRB |
| ASTM A210 Gr. A-1 | ≥415 | ≥255 | ≥ 30 | ≤ 79 HRB |
| EN 10216-2 P235GH (T ≤ 16 mm referensi) | 360 ¢ 500 | ≥235 | ≥ 25 | ️ |
| JIS G 3461 STB340 | ≥340 | ≥ 175 | ≥ 35 | ️ |
Standar
-
ASTM: ASTM A179/A179M (tabung dasar) + ASTM A450/A450M (persyaratan umum untuk tabung baja baja karbon/logam rendah)
-
EN: EN 10216-2 (tabung tanpa jahitan untuk tujuan tekanan dengan sifat suhu tinggi; misalnya, P235GH)
-
GOST: GOST 8733 (persyaratan teknis untuk pipa tanpa jahitan yang terdeformasi dingin) + GOST 8734 (berbagai ukuran untuk tabung tanpa jahitan yang dibentuk dingin)
-
JIS: JIS G 3461 (boiler baja karbon & tabung penukar panas; misalnya, STB340)
-
GB: GB/T 3639 (tabung presisi tergores dingin/digulung dingin tanpa jahitan) dan pilihan berbasis proyek seperti GB 3087 untuk layanan boiler, bila ditentukan
Bidang Aplikasi
-
Generasi listrik & boiler: kondensator, pemanas air pasokan, ekonomizer (U-tube bundles)
-
Minyak & gas / pemurnian: pendingin, kondensator, penukar panas pemulihan
-
Kimia & petrokimia: penukar panas proses, pendingin permukaan
Geometri tikungan U digunakan terutama dalam penukar shell-and-tube untuk memungkinkan jalur aliran multi-pass yang kompak dan tata letak bundel yang efisien.
T: Apakah Anda perusahaan dagang atau produsen?
A: produsen, juga bisa melakukan perdagangan.
T: Berapa lama waktu pengiriman Anda?
A: Secara umum, 10-15 hari jika barang ada di stok, atau 30-40 hari jika barang tidak ada di stok,
Itu sesuai dengan kuantitasnya.
Q: Apakah Anda menyediakan sampel? Apakah gratis atau tambahan?
A: Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <=2000USD, 100% di muka. Pembayaran>=2000USD, 30% T / T di muka, saldo sebelum pengiriman.
Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
-
